시거잭 USB 4구 볼트메타 5.5 DC 잭으로 개조

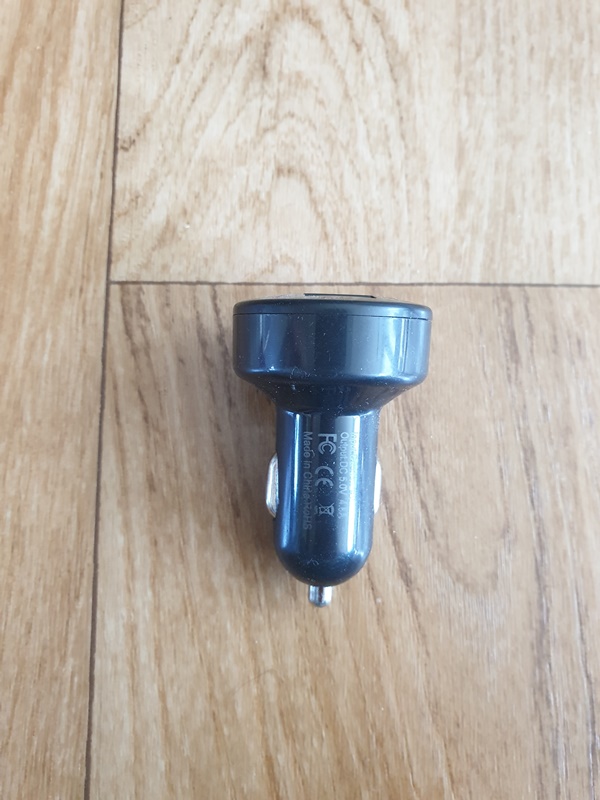

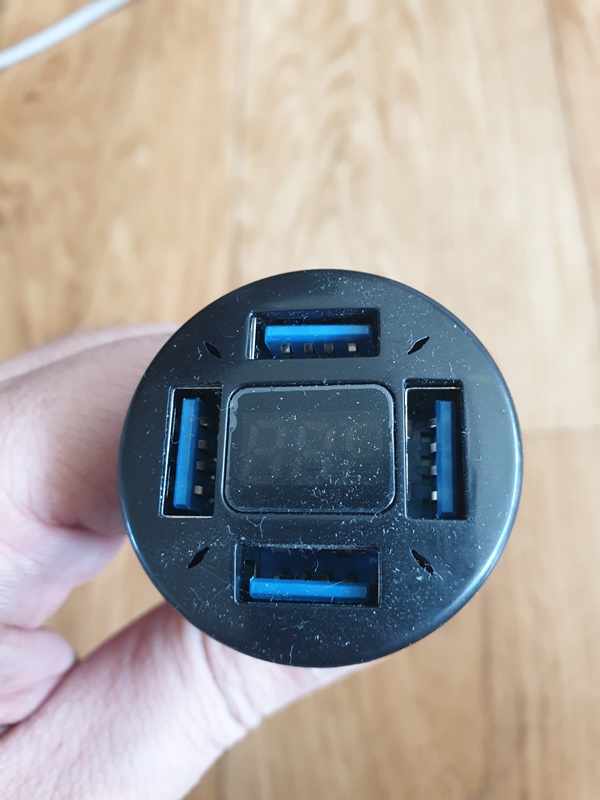

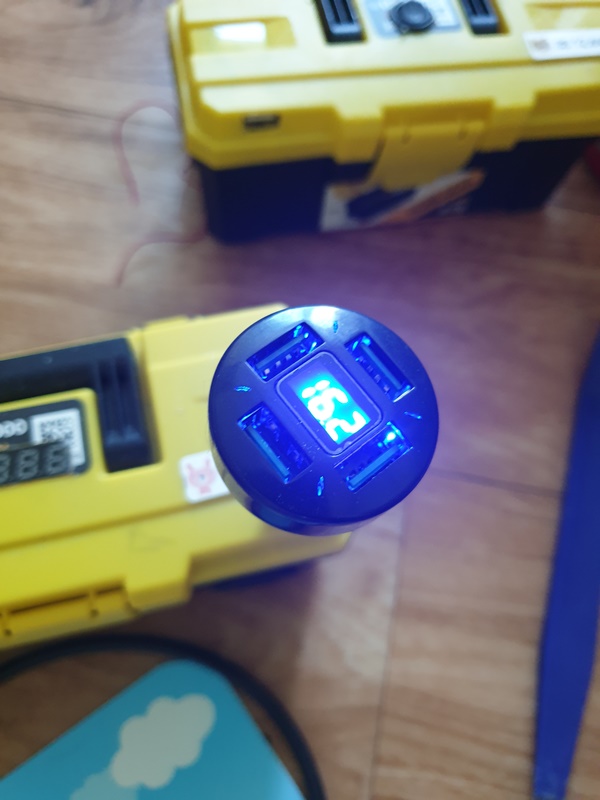

알리익스프레스에서 3개 골라로 구매한 USB 4구에 볼트메타 입니다

사고보니 QC 고속 충전을 지원하지 않는 제품이였습니다

요즘 고속충전이 되지 않으면 답답해서 못쓰겠습니다

그래서 악성 재고로 남아 있다가 소형 파워뱅크에 DC 5.5 잭으로 볼트를 확인할수 있는

볼트 메타로 개조해 보기로 합니다



이미 볼트 메타가 달려 있기 때문에 시거잭만 DC 잭으로 변경해 주면 됩니다

볼트메타를 만들었는데 5V USB가 4개나 달려 있다고 생각하니 갑자기 선녀로 보이네요

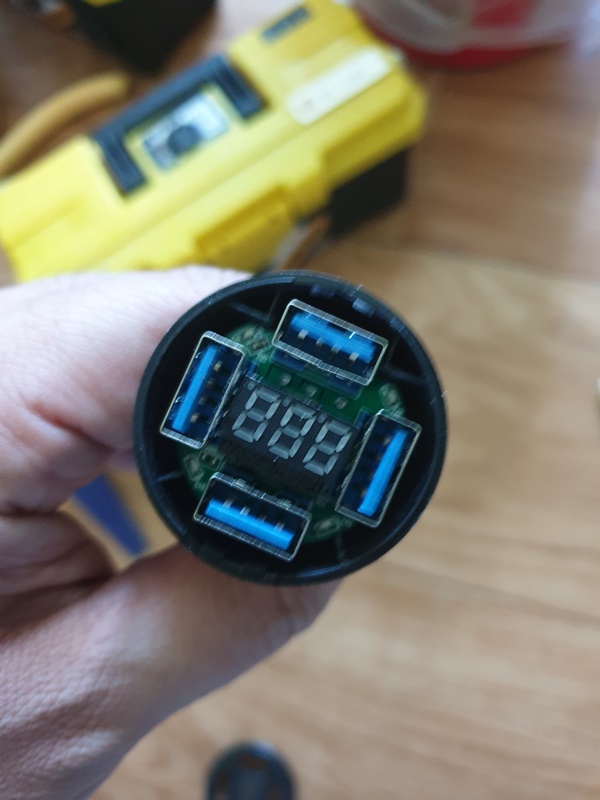

뚜껑을 따줍니다

뿌셔지지 않게 조심히 뽑아 올립니다

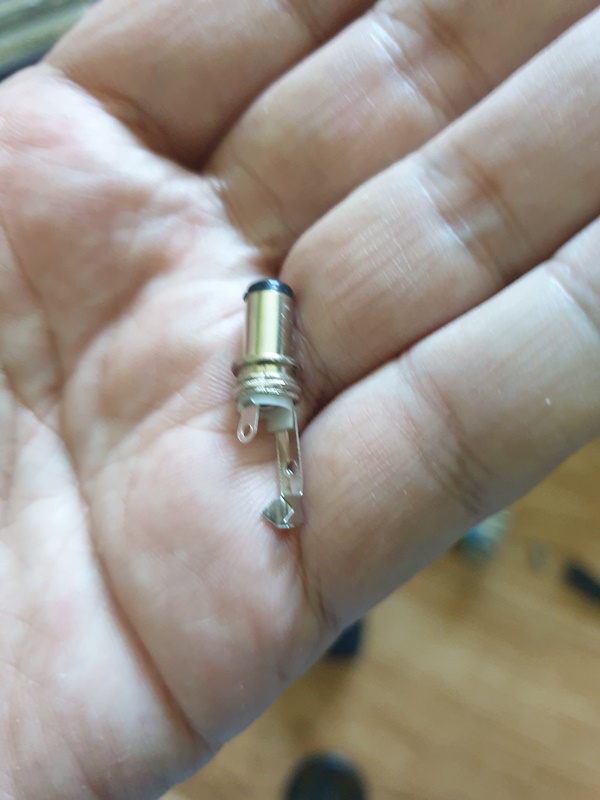

앞부분을 요 DC 5.5 잭으로 변경해 줄겁니다

뒤에 플라스틱 손잡이를 풀어주면

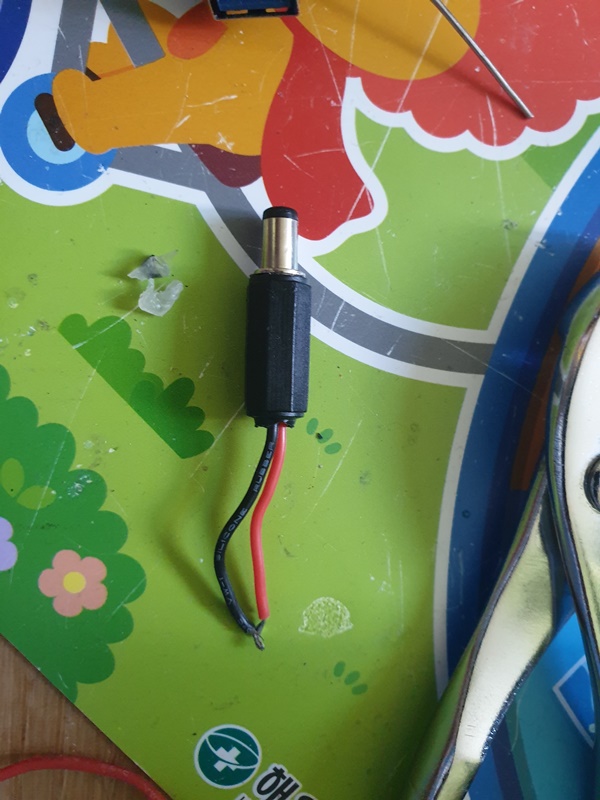

이렇게 생겼어요



짧은게 플러스, 긴게 마이너스 단자입니다

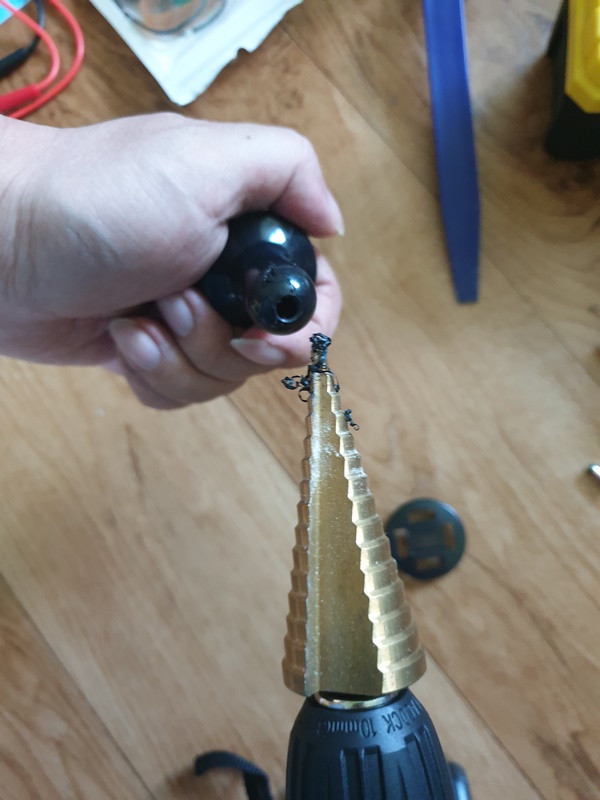

DC잭이 나올수 있게 앞부분 구멍을 넓혀 줍니다

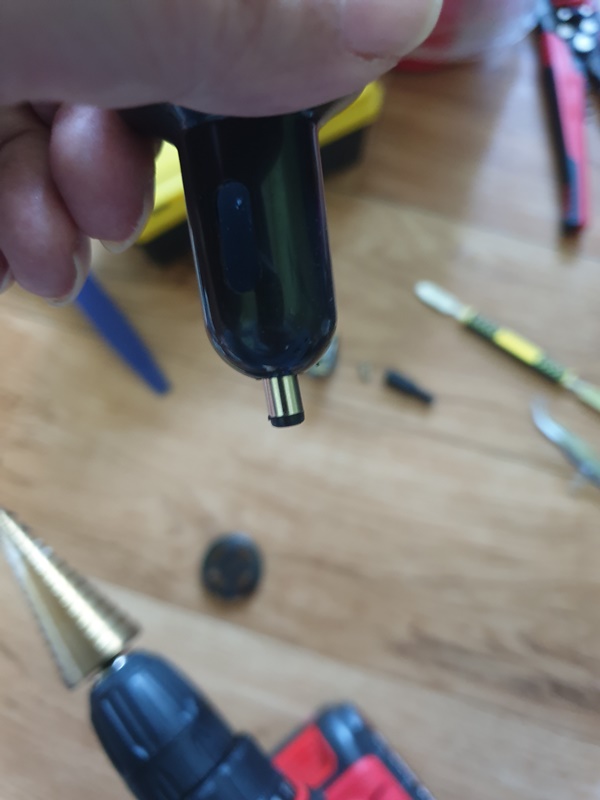

완전 순정같이 이쁘게 딱 나왔죠?

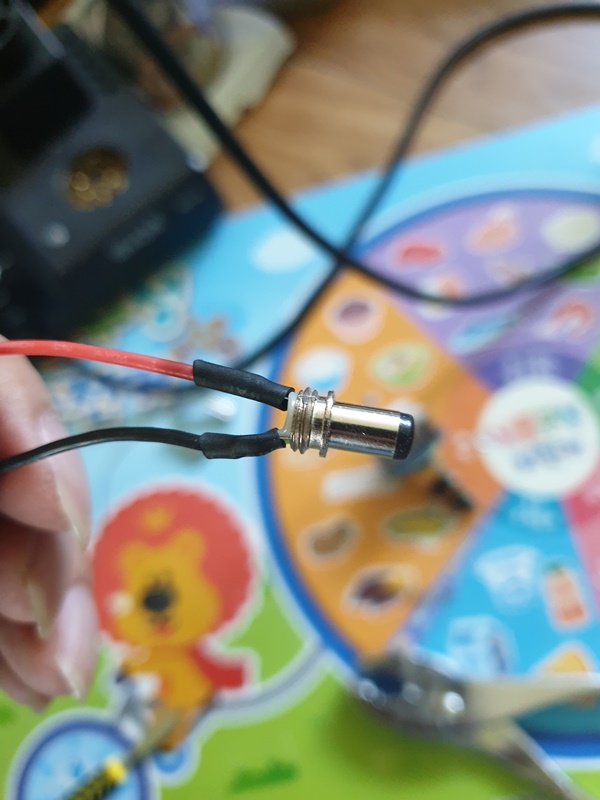

전선을 연결해 주고 수축튜브로 감싸줍니다

회로에 달려 있던 플러스부분 스프링과

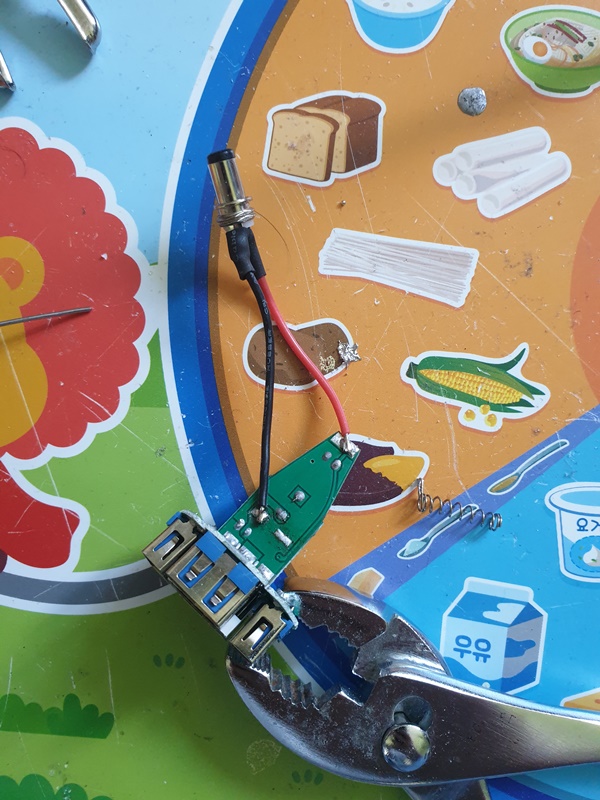

마이너스 부분 철판을 떼어주고 DC잭 전선을 납땜해 줍니다

요렇게 다시 집어 넣을 예정입니다

회로 기판과 쇼트나는것을 방지하기 위해

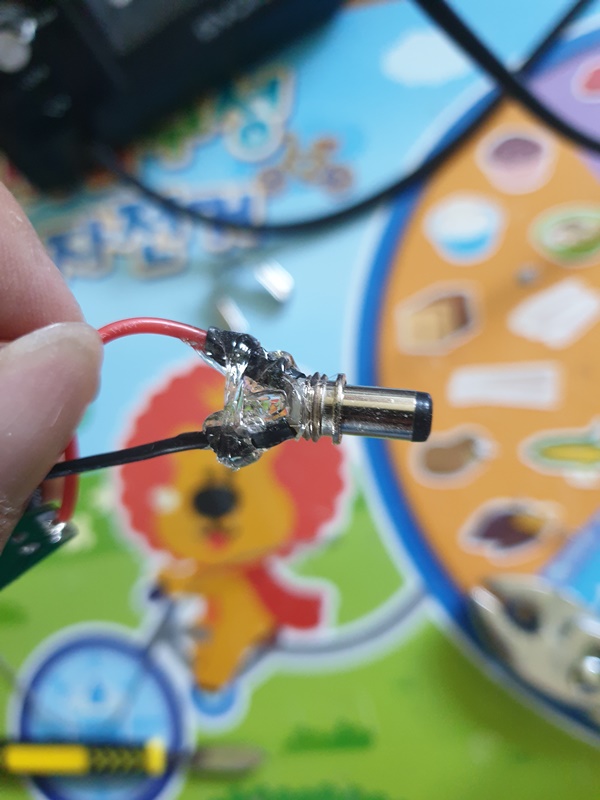

글루건을 덕지 덕지 발라줍니다

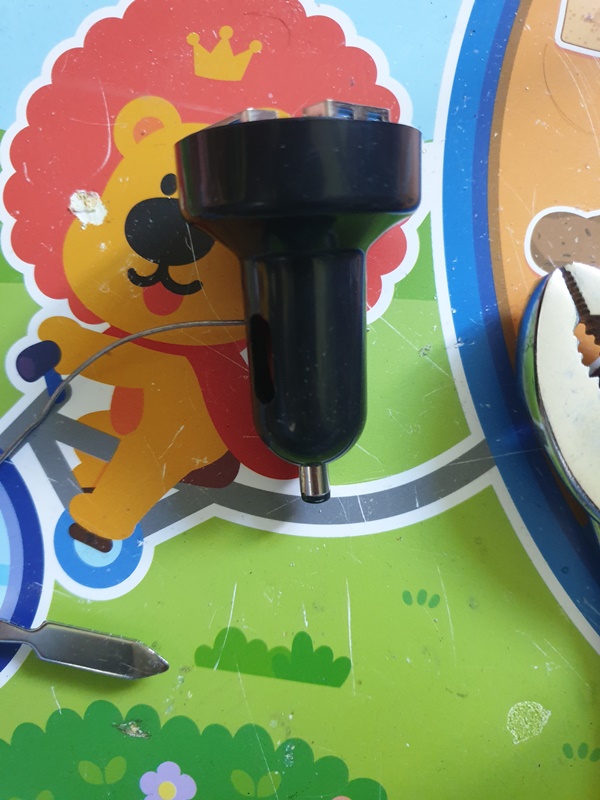

이쁘게 다시 심어주고 작동확인

안됩니다

지금이 딱 이쁘고 좋은데 DC잭의 앞으로 나온 길이가 너무 짧습니다

케이스에서 다시 뽑아서 작동확인

잘됩니다

DC잭의 길이가 짧은게 문제가 맞나 봅니다

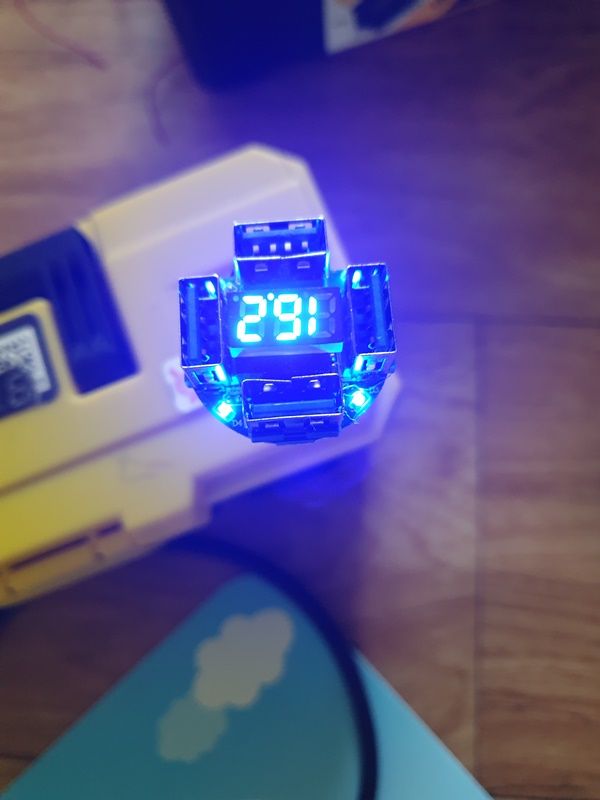

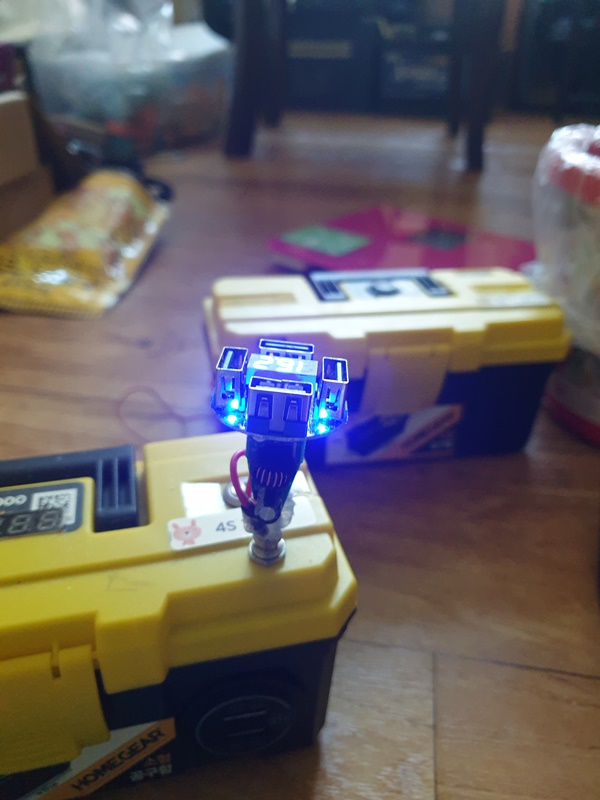

누드 테스트에선 볼트메타 문제없이 잘 나오네요

이제부터 산으로 갈수 밖에 없습니다

DC잭을 다시 회로에서 뜯어낸다음

손잡이 부분을 씌워주고 손잡이 넓이 많큼 앞부분을 더 넓혀 줍니다

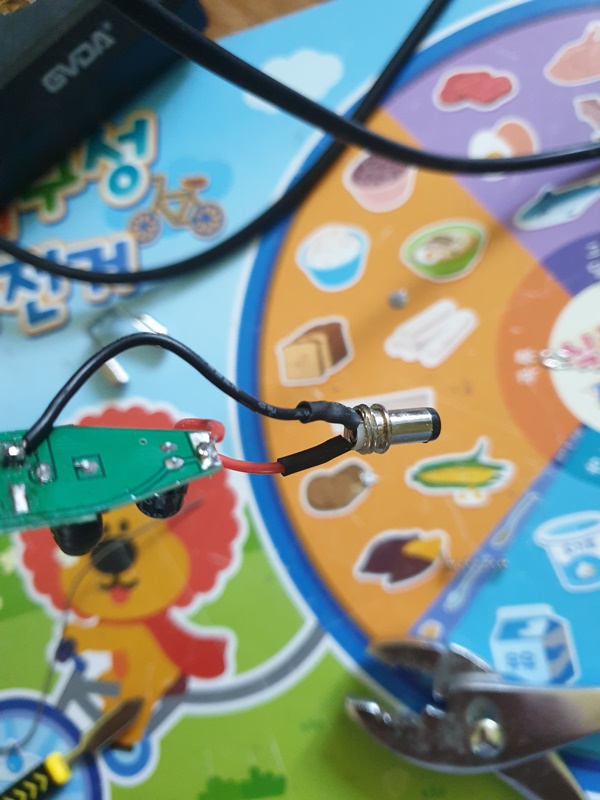

다시 회로 기판에 납땜했습니다

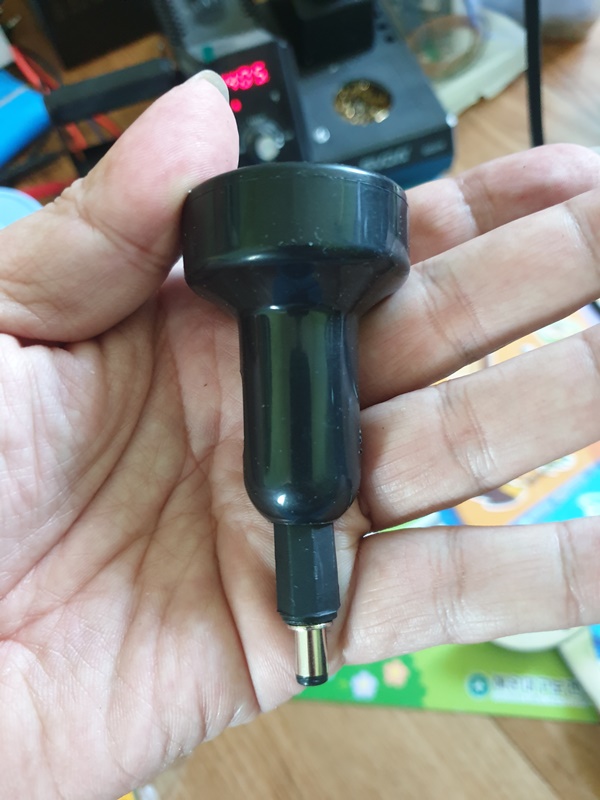

넓힌 앞부분으로 손잡이까지 나오게 쭉 뽑아 줍니다

순정같지 않고 못생겨졌습니다

하지만 잘되죠

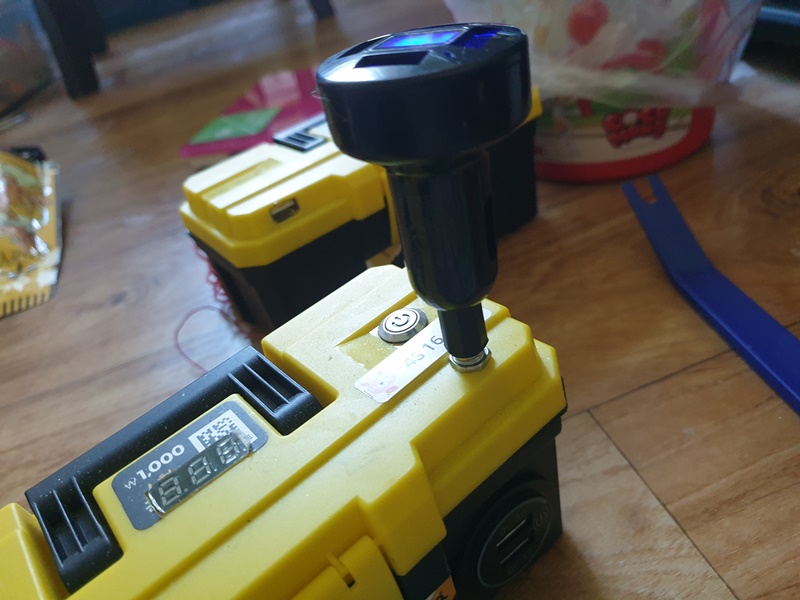

요렇게 마무리 합니다



앞으로 만드는 소형 뱅크들은 자체에 볼트메타를 심지 않고

좀더 심플하게 만들고

필요시에 이 제품으로 볼트를 확인할 예정입니다
