알리익스프레스에서 파는 누드 보조배터리 케이스가 충방전 회로의 성능도 좋고

만들어 두면 모양도 이쁩니다



그래서 몇개 구매 했습니다



배터리는 별도이며 21700 2개나 18650 2개가 들어갑니다

아무래도 용량이 21700이 크기 때문에 대부분 21700 배터리를 사용하고 있습니다

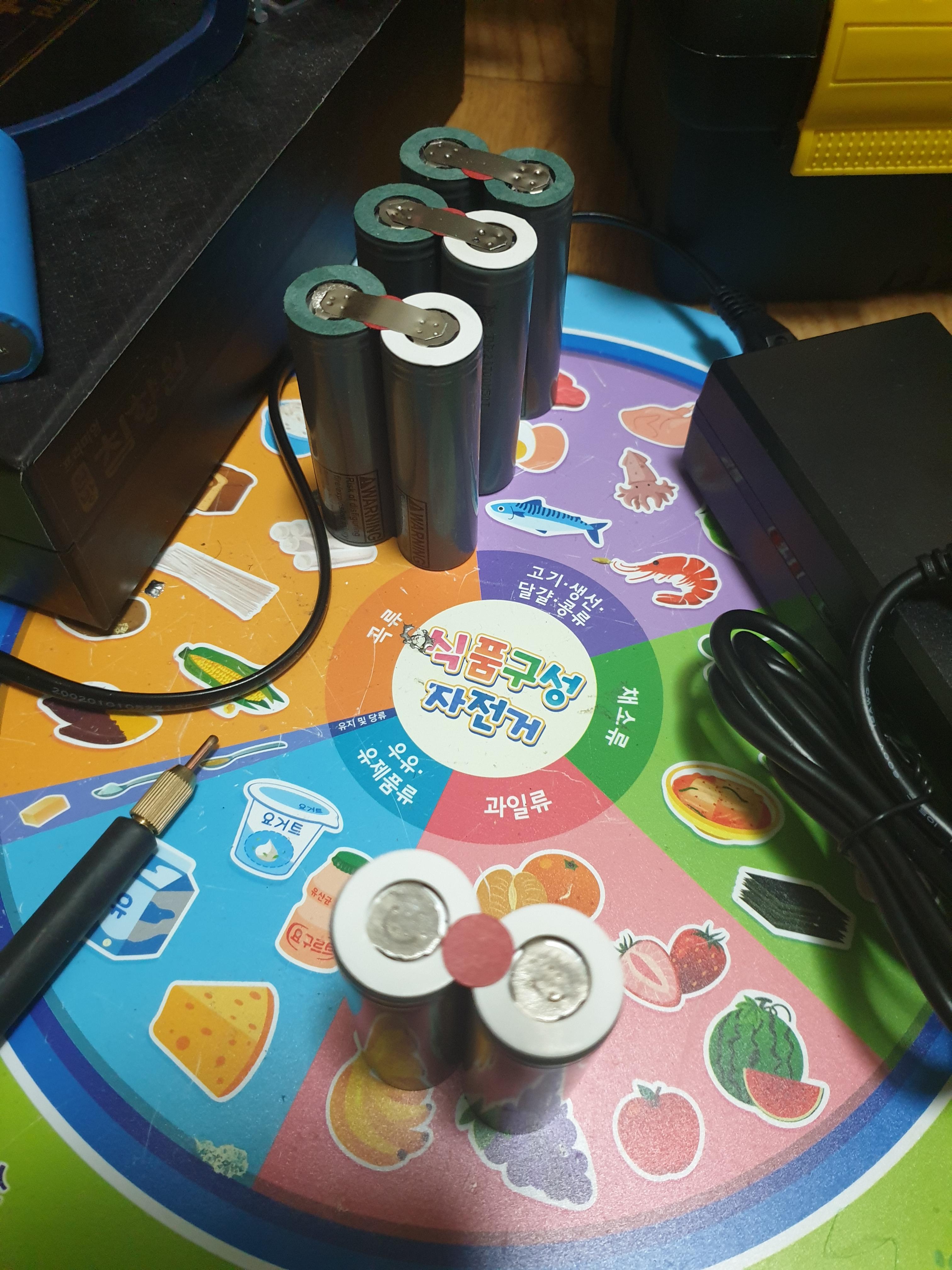

스폿 용접기로 1S2P 병렬로 두개를 연결해 줍니다

스폿 용접기가 없으면 전선을 사용해서 납땜으로 연결해 주셔도 됩니다

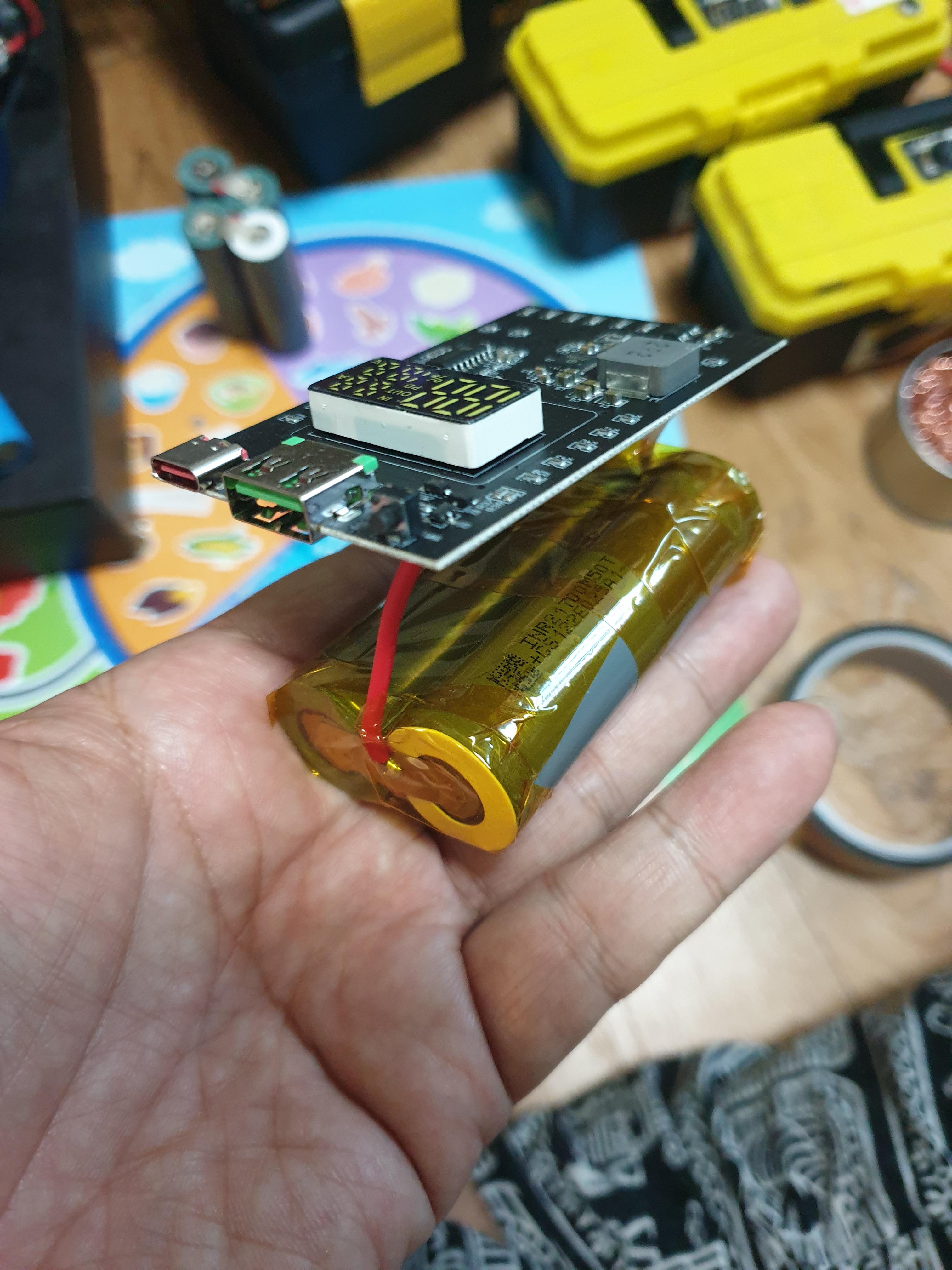

스폿 용접한 니켈 플레이트 가운데에 전선을 연결해주고 기판과 납땜해 줍니다

기판과 닿는 부분에 쇼트가 발생할수 있으니 캡톤 테이프로 절연해 줍니다

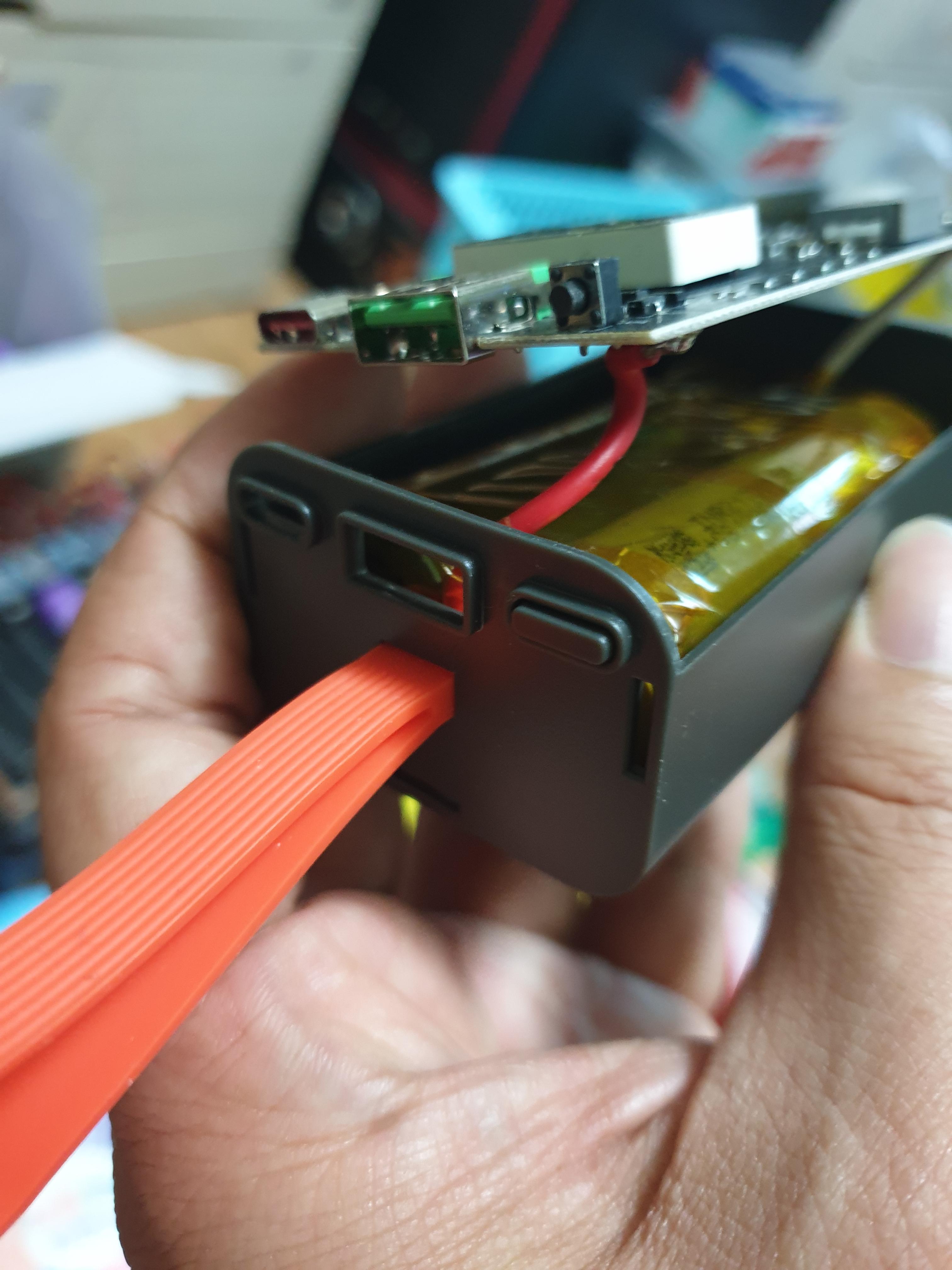

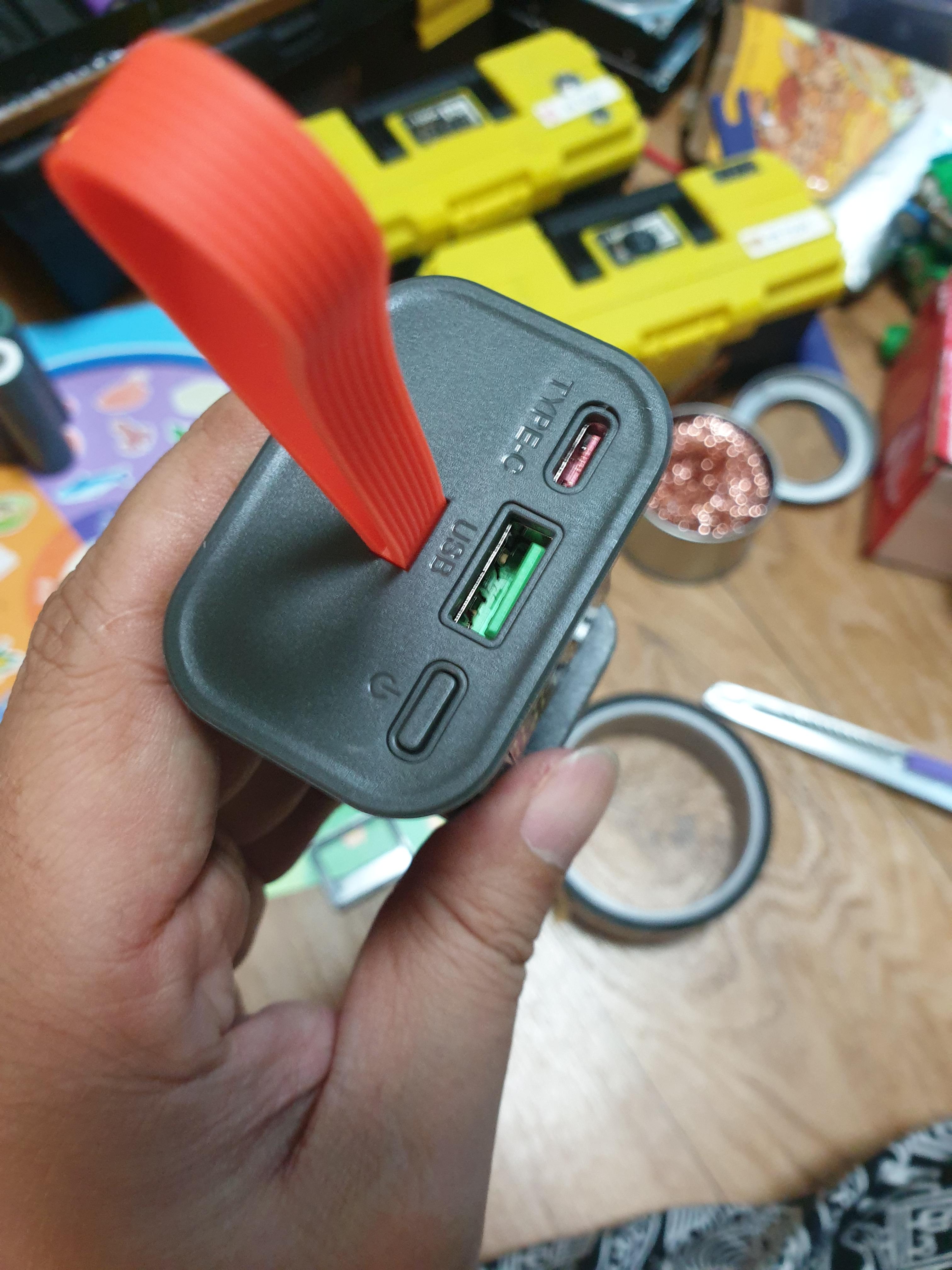

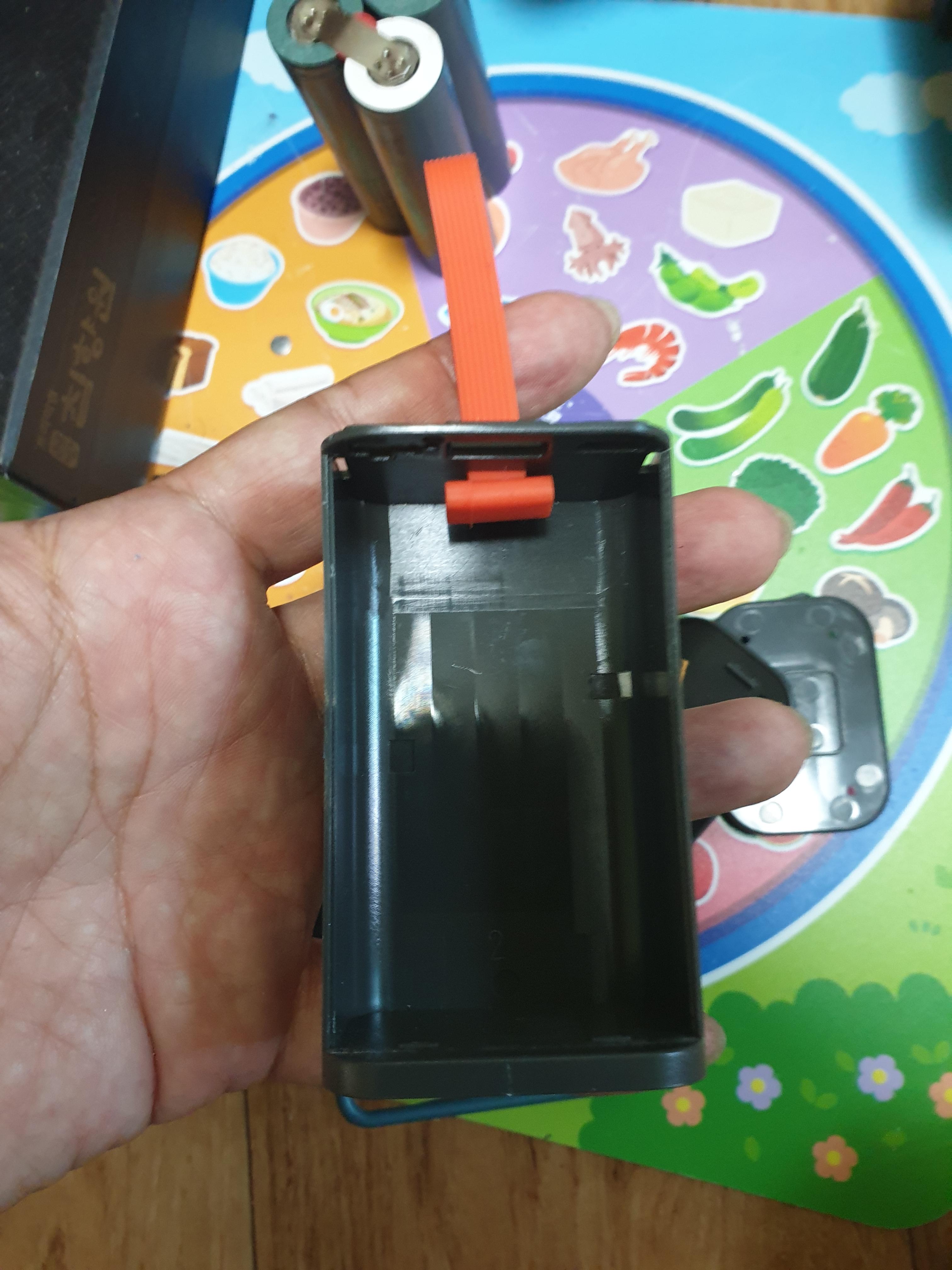

제일 먼저 스트랩을 끼워줍니다

다 조립하고 나서 빼먹은걸 알게 되면 다시 다 뜯어야 합니다

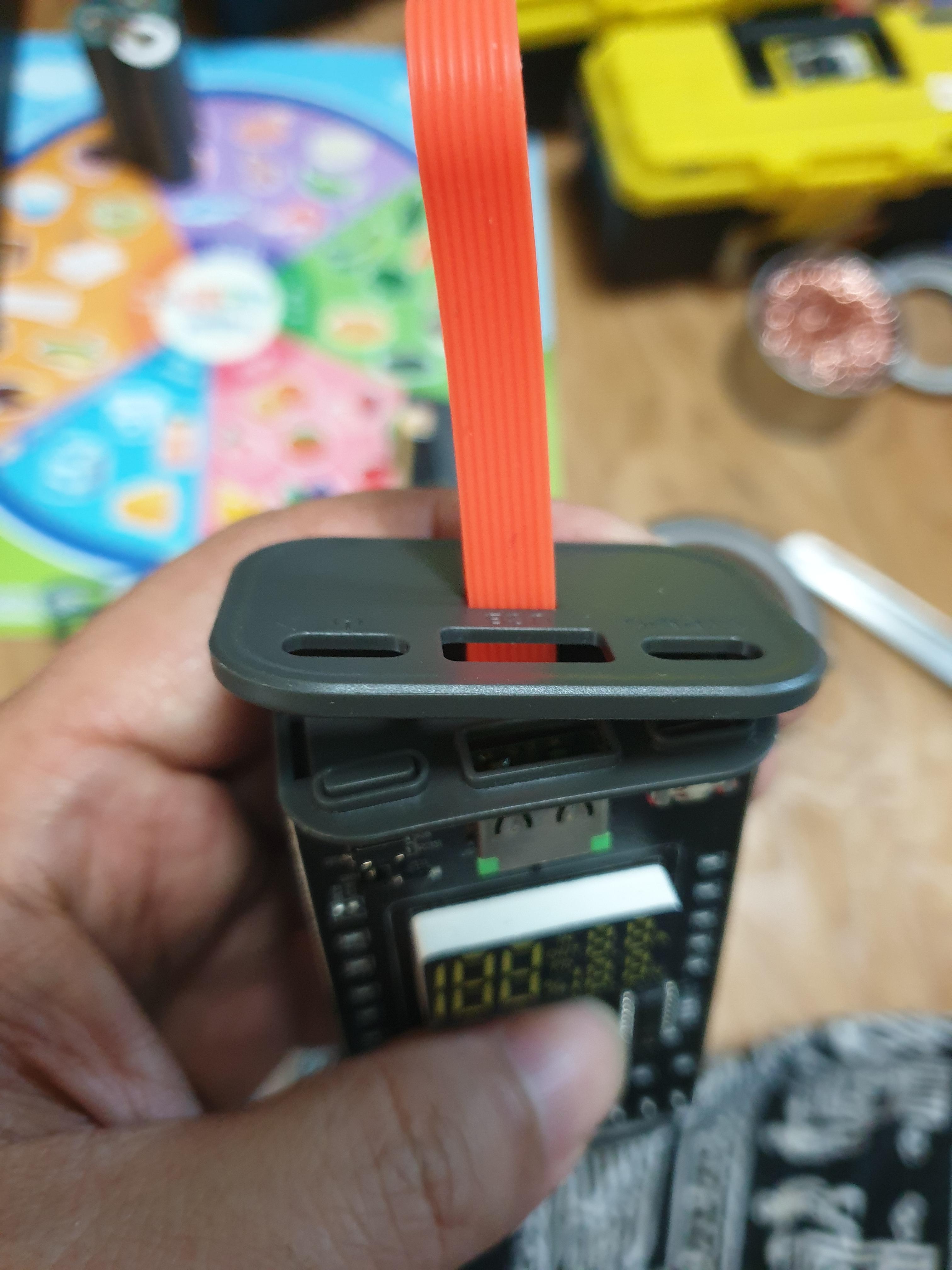

전원 버튼을 넣어주고 배터리를 넣고 기판을 살포시 올려줍니다

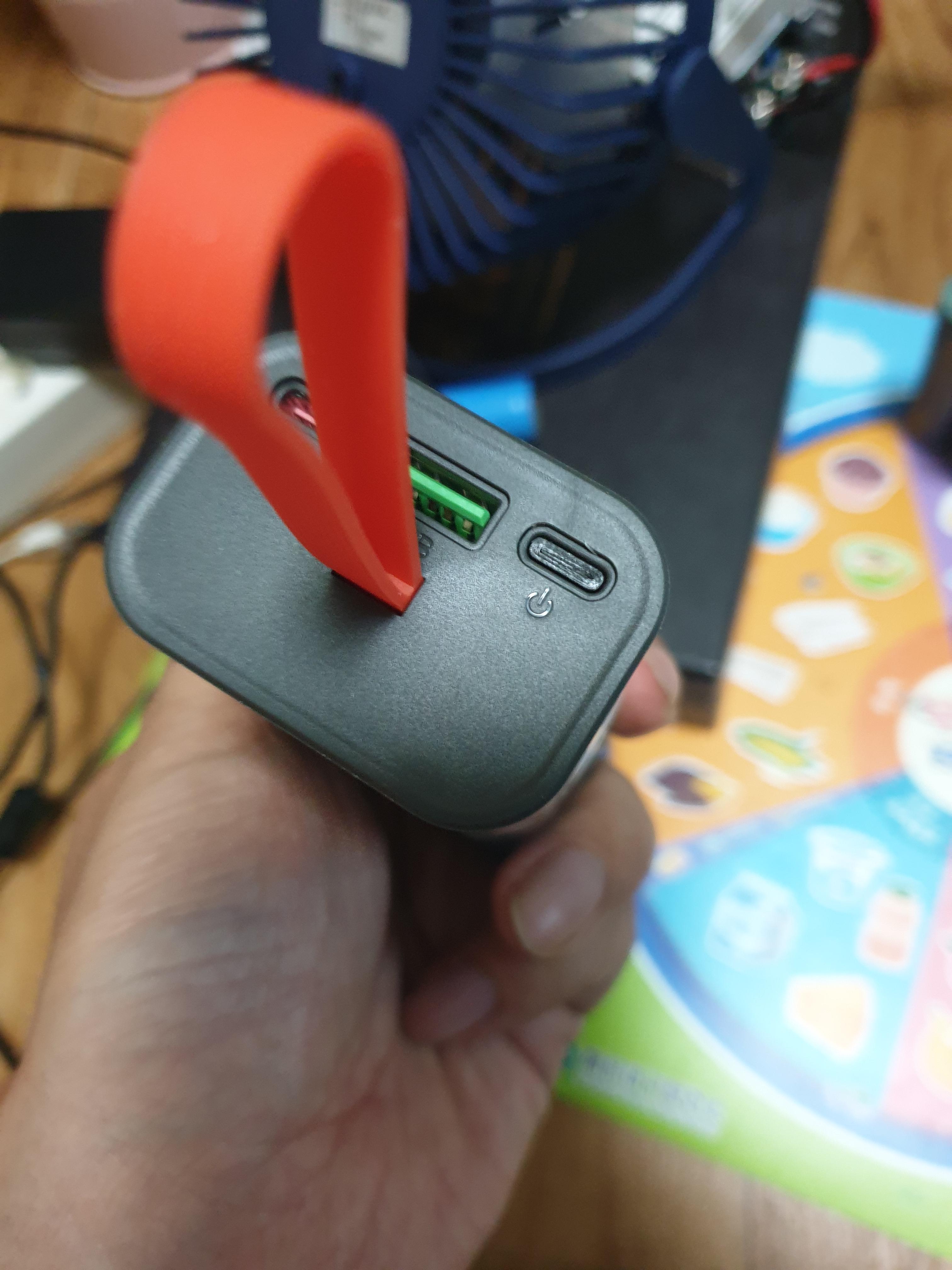

상판을 정확하게 맞추어 힘을 줘서 눌러줍니다

빈틈없이 들어가면 정상입니다

전원 버튼이랑 나사가 너무 작습니다

잃어 버리지 않게 조심합니다

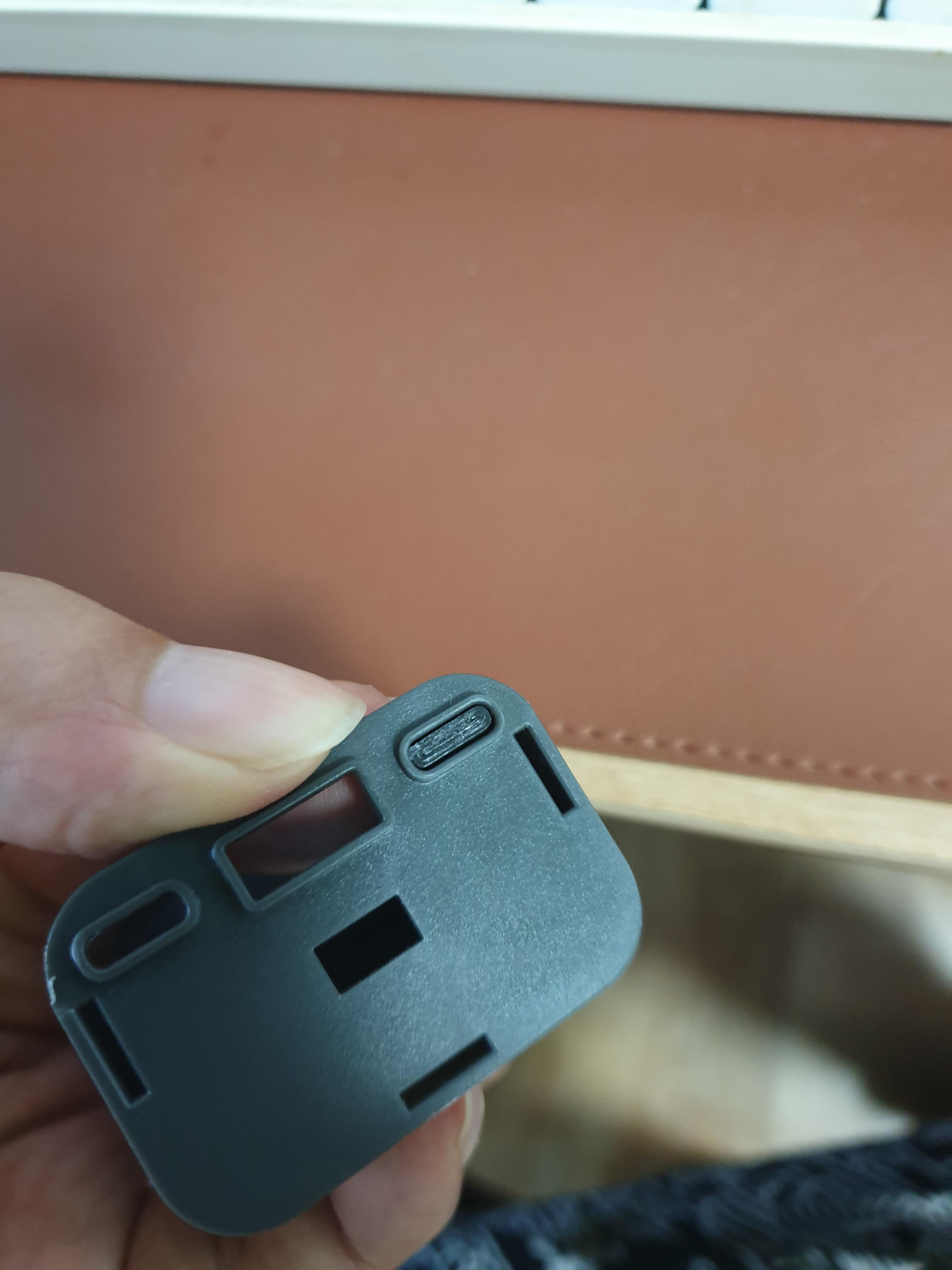

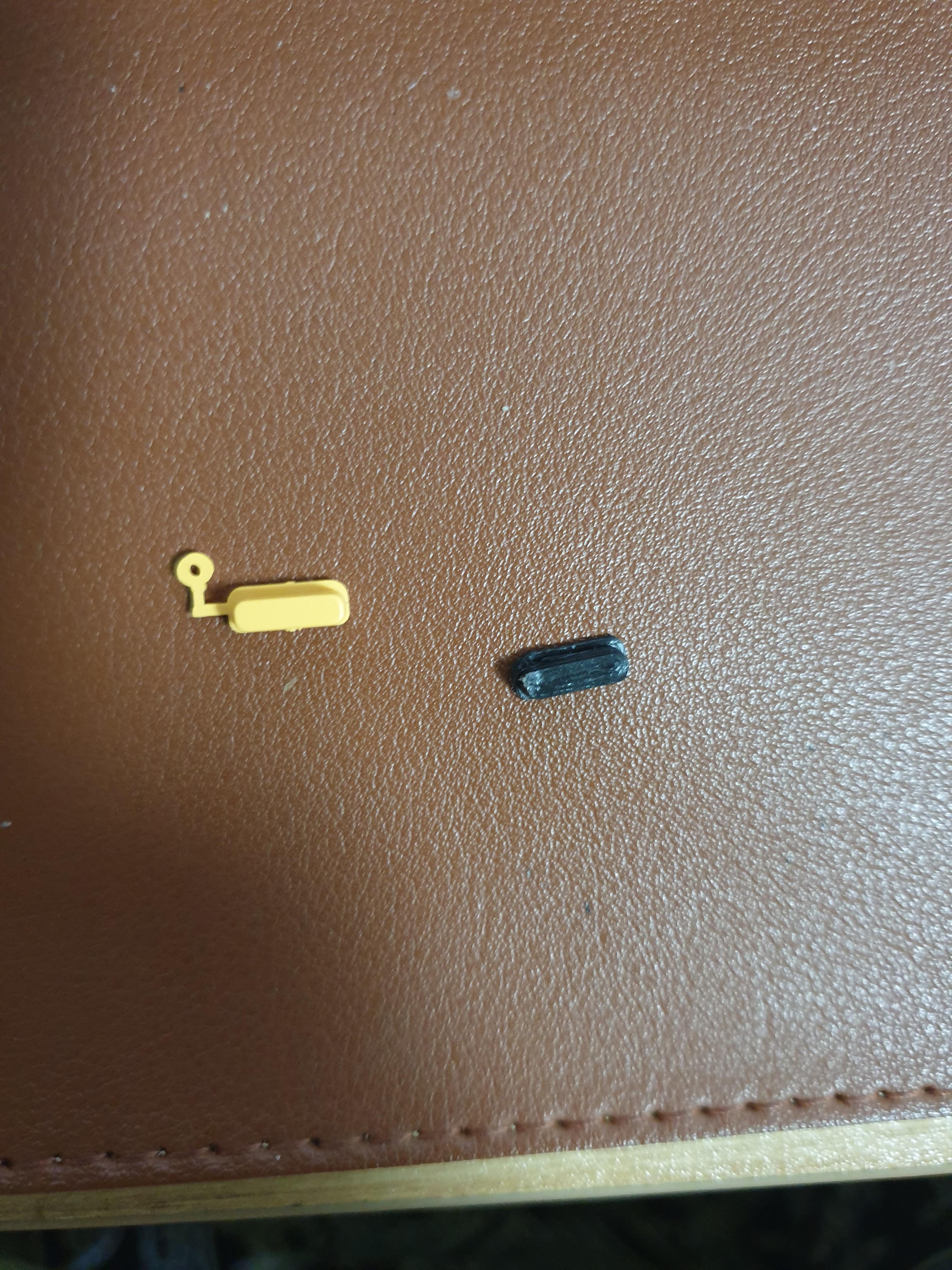

저는 전원 버튼 하나를 잃어 버려서 3D 프린터를 이용해 비슷하게 만들어서 뽑았습니다

만든 버튼이지만 딱 맞게 잘 뽑았네요

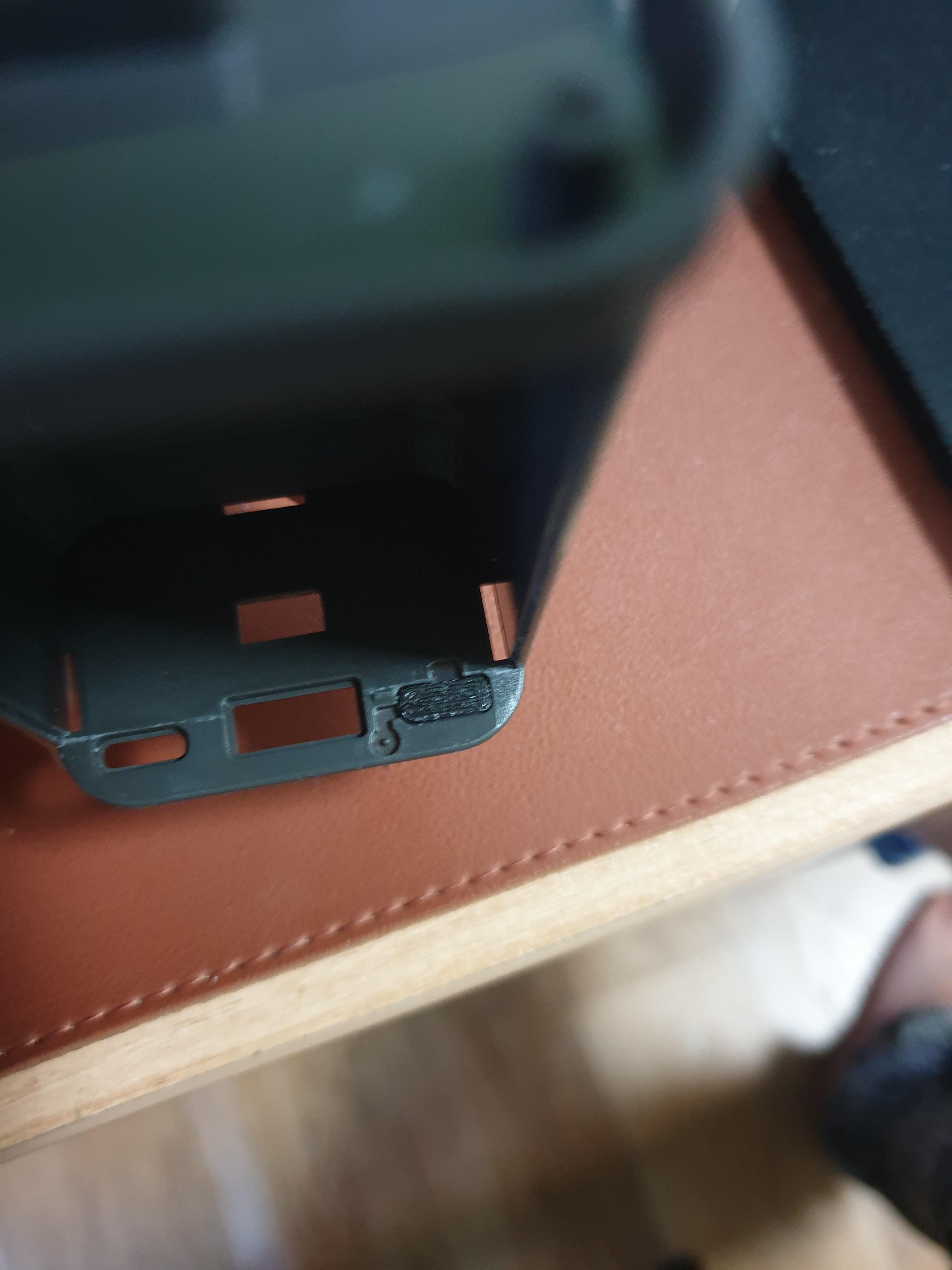

반대편도 확인해보고 기판을 올려서 실제로 버튼이 잘 눌러지는지 확인후 조립합니다

이 보조배터리는 3D 프린터 커스텀 버튼이 들어간 보조 배터리가 되었습니다

이렇게 열심히 만들다 보면

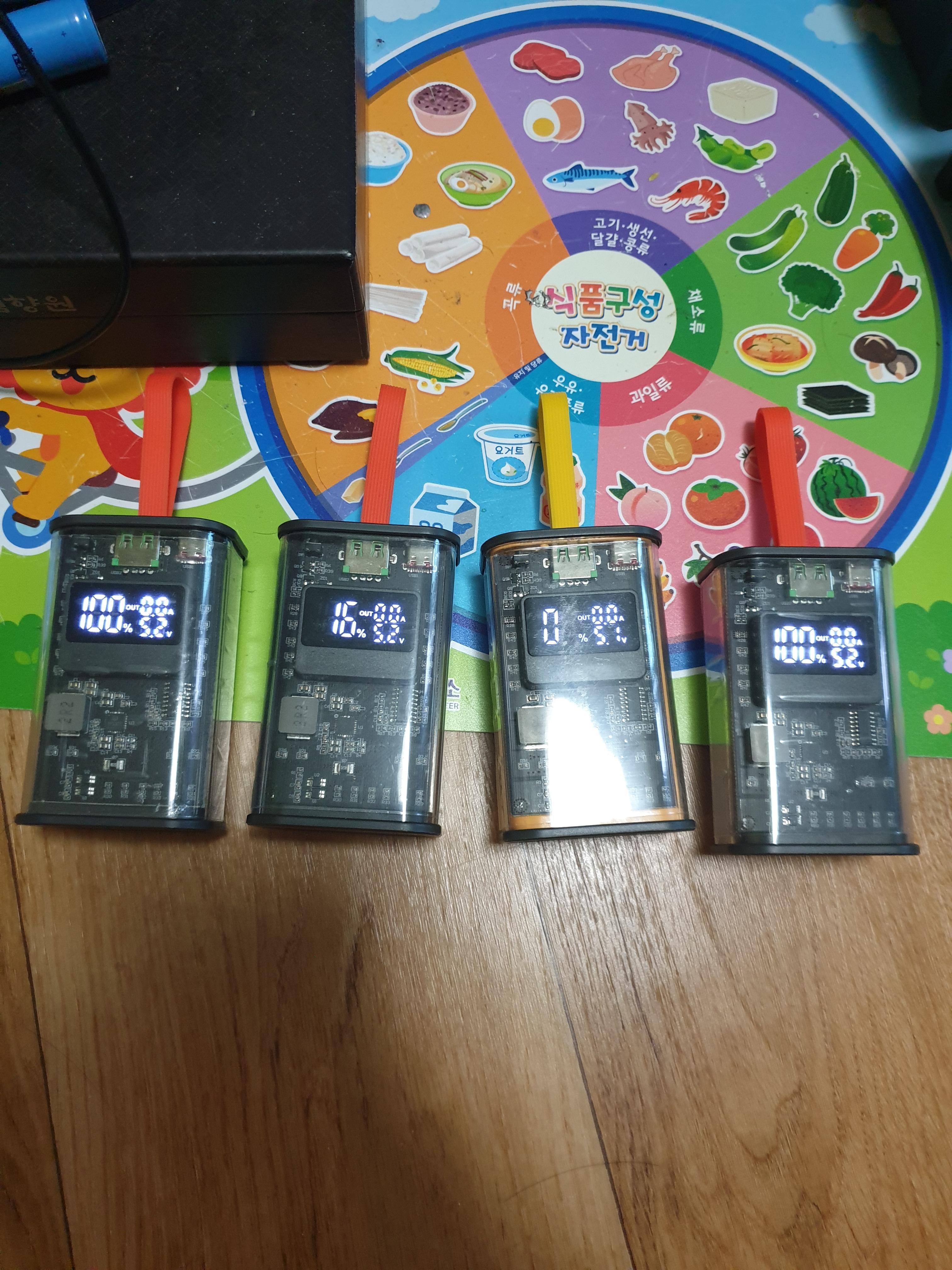

선물용으로 좋은 누드 보조배터리가 완성됩니다
