다이소에서 죽통을 사왔습니다
5천원이나 합니다
최저가로 DIY 생활을 즐기는 저에게 너무 비싼 아이템입니다
그렇지만 손잡이가 달려 있어서 큰맘먹고 사봤습니다
오늘은 전에 만들었던 유산균뱅의 종이통을 다이소 죽통에 이식할 예정입니다
죽통의 보온력을 높이기 위해 2중 구조로 뚜껑이 되어 있습니다

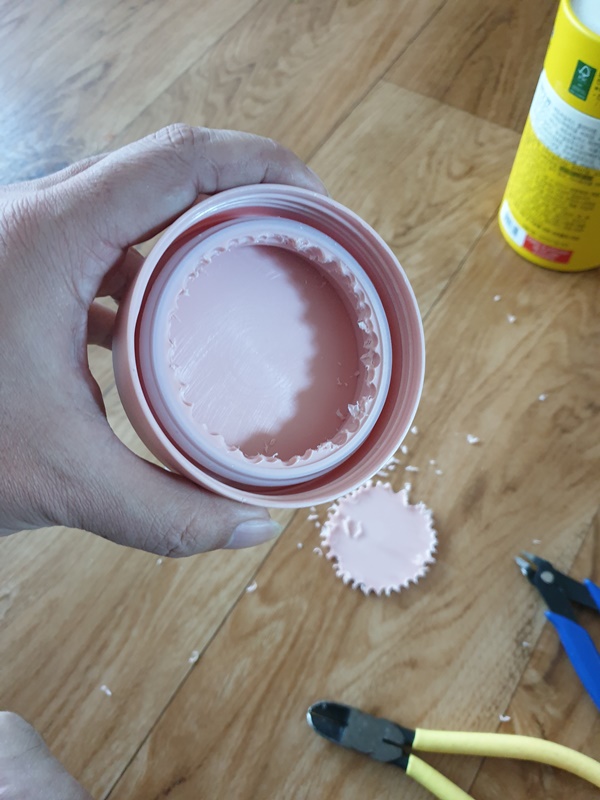

안쪽 뚜껑을 구멍뚫어줍니다
구멍 사이를 니퍼로 잘라 따줍니다
이렇게 해야 상판에 작업하기 편해요

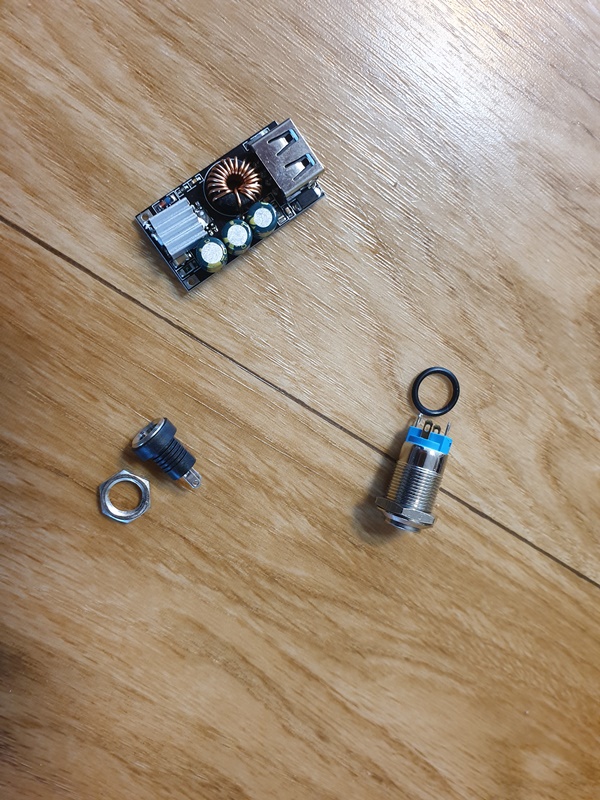

달아줄 부품을 준비 했습니다
이번엔 심플하게 만드는게 목표입니다 미니 전압계도 달지 않겠습니다
QC 고속충전 모듈, 5.5 DC잭, LED 전원 스위치 를 준비했습니다
유산균뱅에서 배터리를 꺼내줍니다
처음에 맥뱅을 만들기 위해서 팩을 만들었으나 너무나 뚱뚱한 돼지라 맥뱅이 되지 못한
불쌍한 배터리 입니다
마땅한 케이스를 찾지 못해 유산균뱅으로 살다가
이번에 죽뱅으로 갑니다
뚜껑에 부품을 실장해 줍니다
QC 고속충전 모듈도 USB 구멍을 뚫지 않고 안쪽에 넣어줄 예정입니다
안쪽에 넣어둔 QC 고속 충전 모듈에 바로 고속 충전 케이블을 연결해 주고
수축 튜브로 마감해 절연을 해줍니다
맥뱅에는 못넣었지만
죽뱅에는 넉넉하게 들어갑니다
절연을 위해 키친타올을 빽빽하게 둘러주고 죽뱅안에 넣었습니다
USB-C 타입을 들어갈 정도만 구멍을 뚫어 케이블을 빼주고
완성했습니다
전원 버튼을 누르면 QC고속 충전 모듈이 켜지고 핸드폰을 충전할수 있습니다
5.5DC잭은 전원 버튼을 통하지 않고 바로 BMS에 연결했습니다
이렇게 하면 전원 버튼을 누르지 않아도 충전과 방전을 DC잭을 통해서 할수 있습니다
손잡이 까지 있는 케이스라 맥뱅보다 상판도 매끄럽게 작업할수 있어서 좋지만
5천원이라 아무리 생각해도 케이스가 비싸네요 ^^
