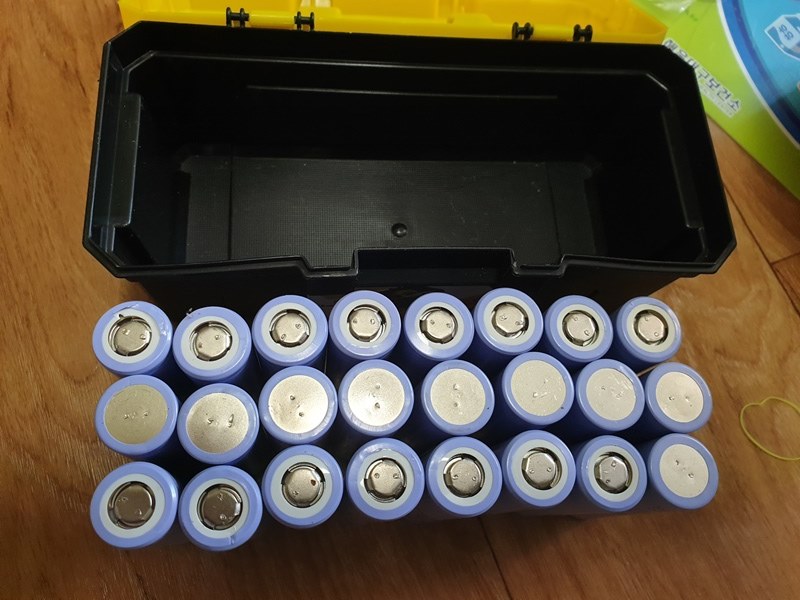

다이소에 파는 천원 공구통에 18650 배터리가 세워서 딱 요렇게 들어갑니다
3S8P = 24개 입니다

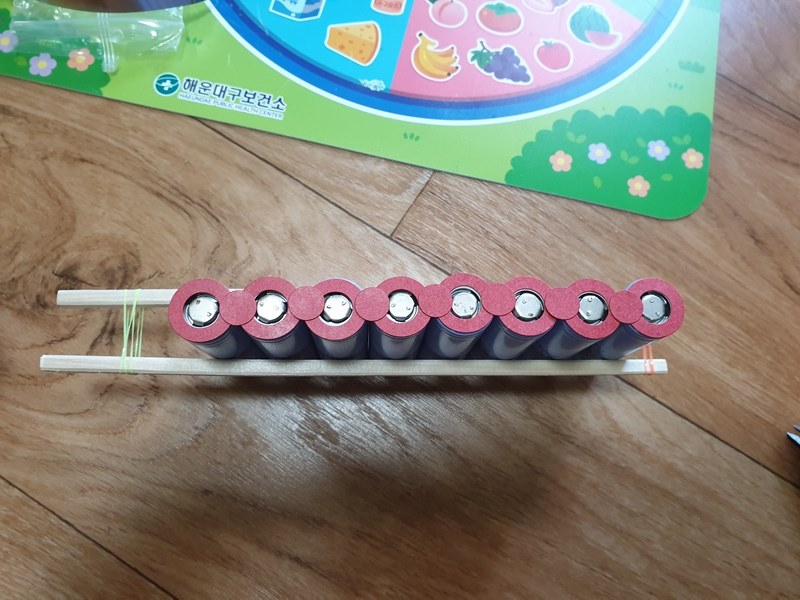

가난한자의 스폿지그
나무 젓가락에 딸들 머리 고무줄로 묶어서 배터리를 잡아주고
스폿을 쳐줍니다

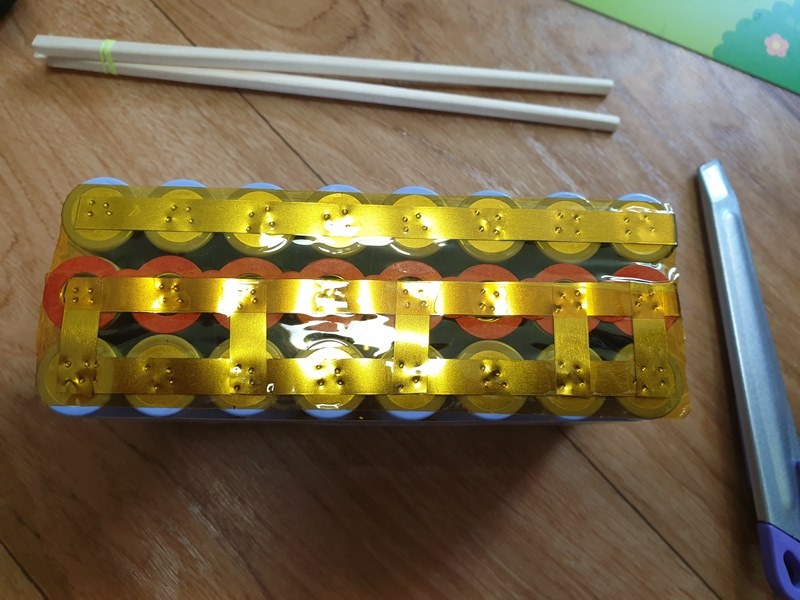

1S8P씩 만들어서 3개를 합치면 편합니다
전선 연결할 단자를 좀더 길게 빼주고
스티커로 절연도 꼼꼼하게 해줍니다

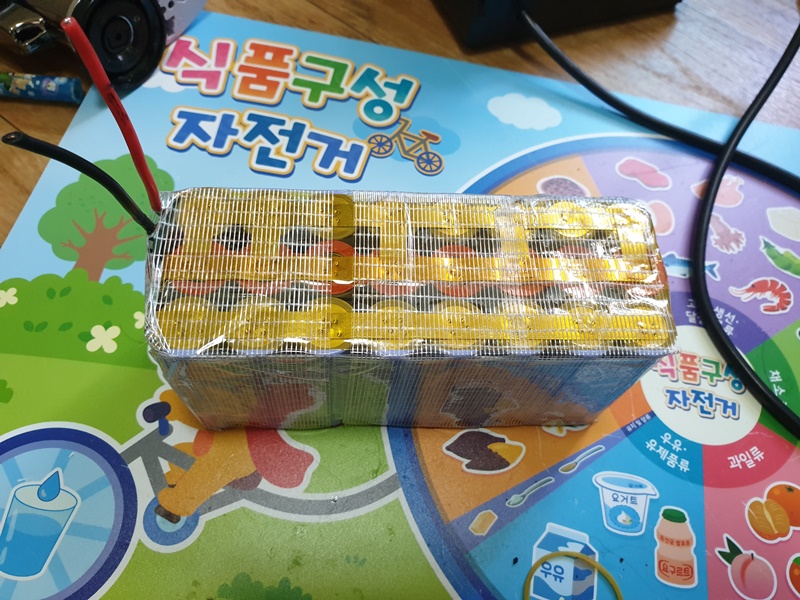

배터리 팩 완성
캡톤테이프를 꼼꼼히 붙여줍니다

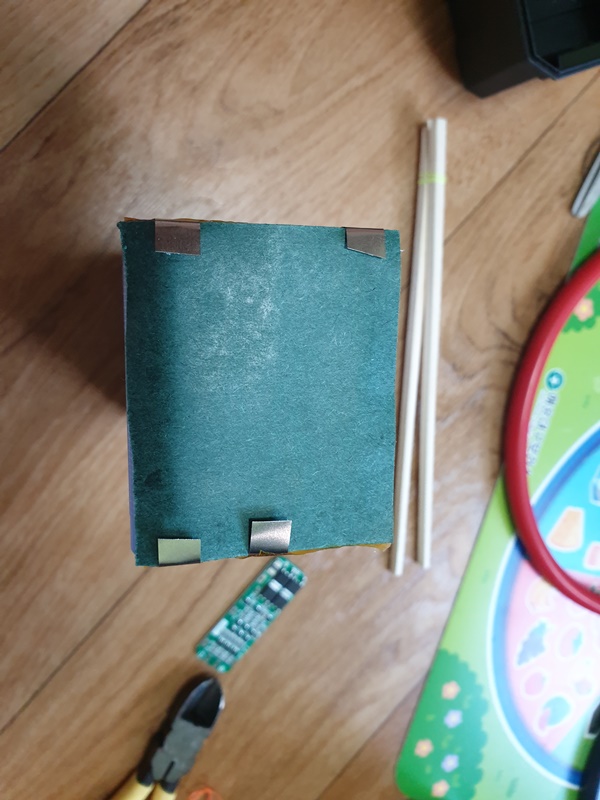

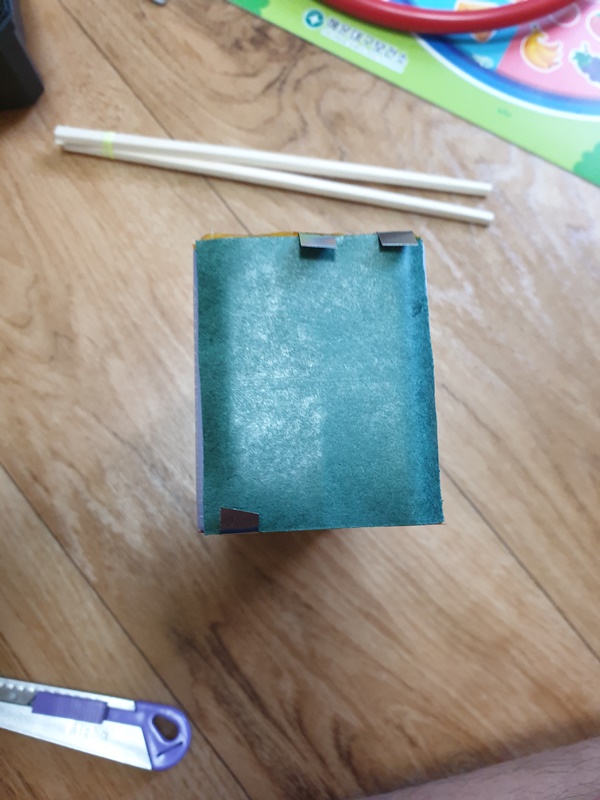

BMS 올라갈 자리에 종이 절연 스티커를 크게 붙여줍니다
생각해 보니 단자가 하나 모자라네요?
니켈을 연장해 줬습니다 ㅋㅋ

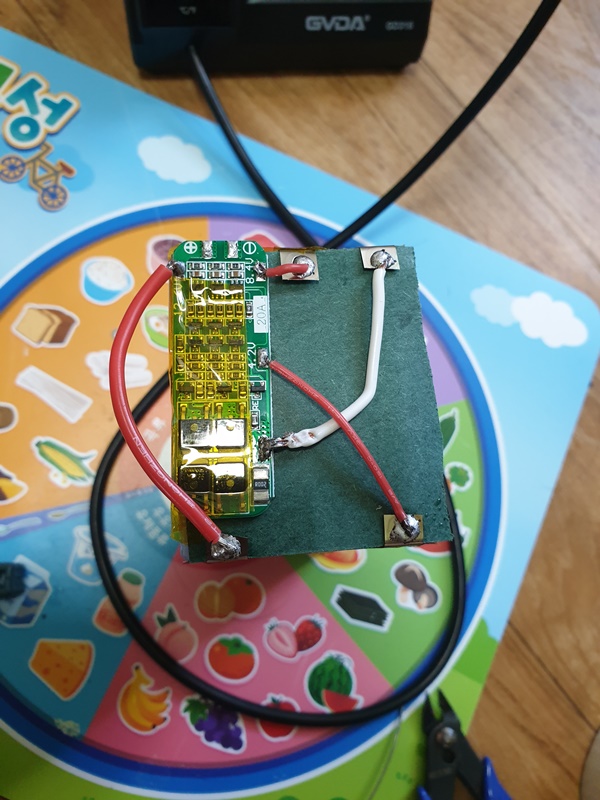

파워뱅크는 스마트폰 충전용으로만 쓸 예정이라 3S 20A BMS를 달아줬어요

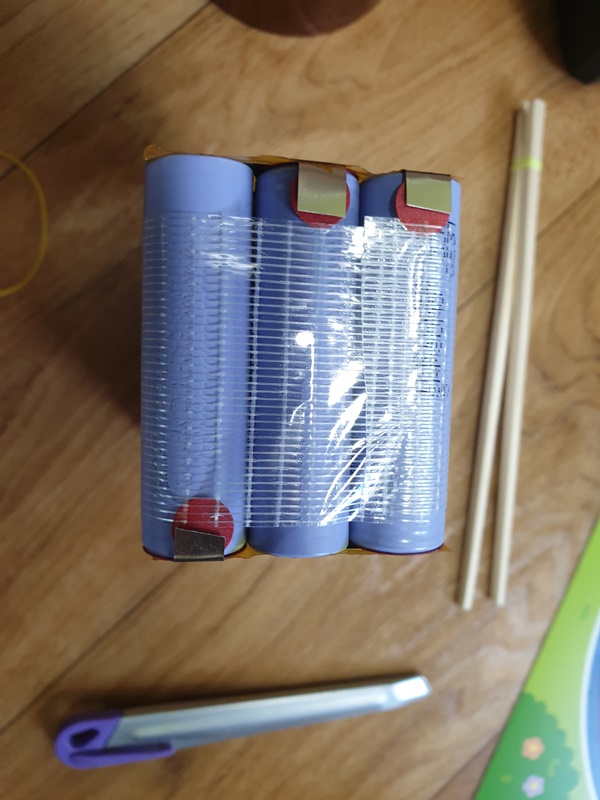

이제 섬유테이프로 짱짱하게 배터리 팩을 마무리 해줍니다
다이소 천원 공구통에 쏙 들어가죠?
딱 맞춤 케이스네요

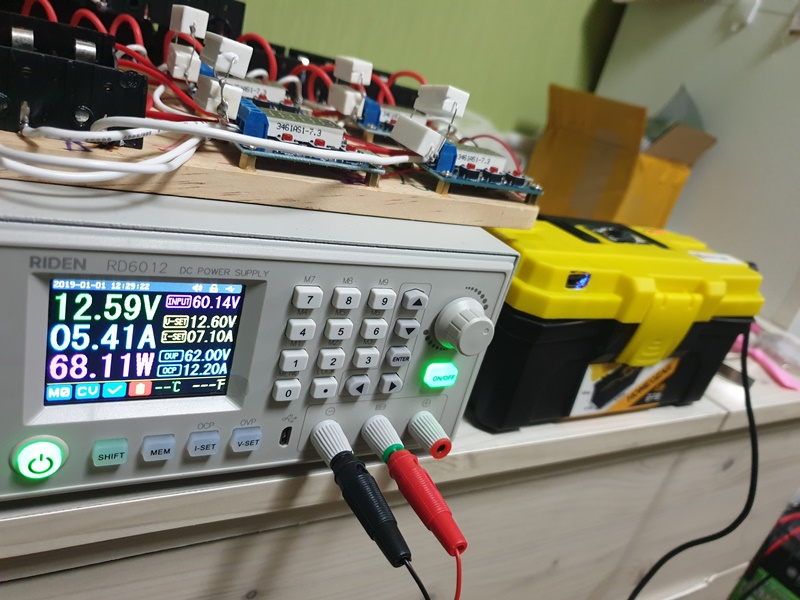

충전도 잘됩니다

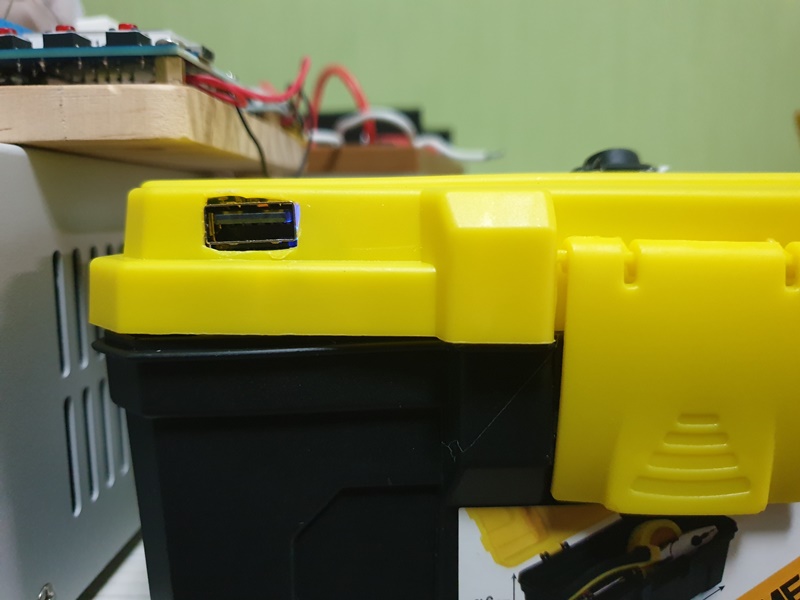

스마트폰 고속 충전 모듈을 심어 줬습니다
나중에 단자가 모자라면 오른쪽에도 하나더 심어 줘야겠습니다

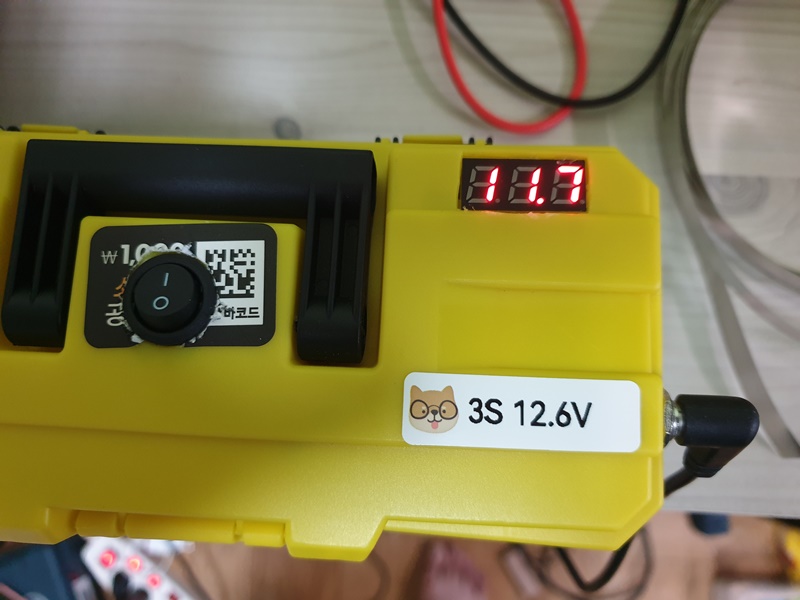

소형 전압계를 달고 5.5 DC 단자를 충전을 위해 달아줬습니다
배터리팩이 딱 맞게 들어가 있기 때문에 높이가 높은 LED 전원 버튼을 들어갈 자리가 없습니다
똑딱이 전원 버튼을 달아줍니다
충전할때 3S 인지 4S인지 헷갈리지 않게 라벨지로 3S 12.6V를 적어줬습니다

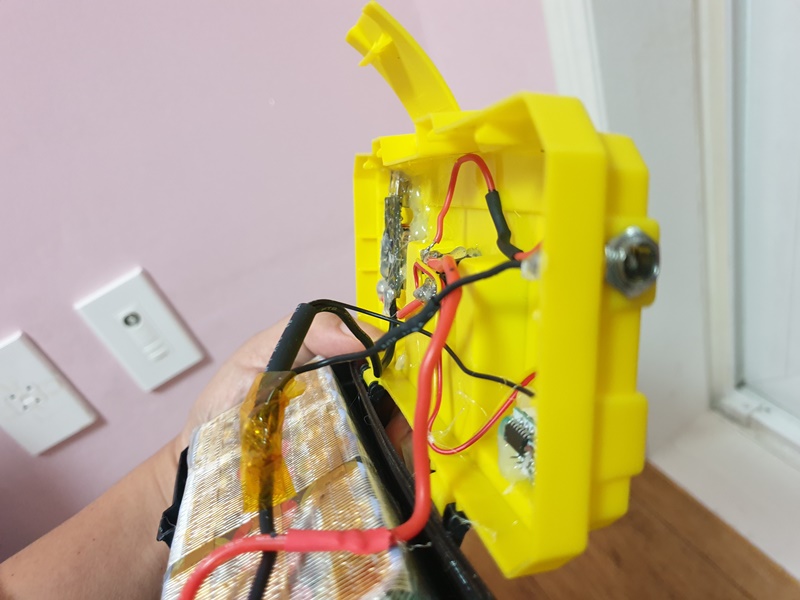

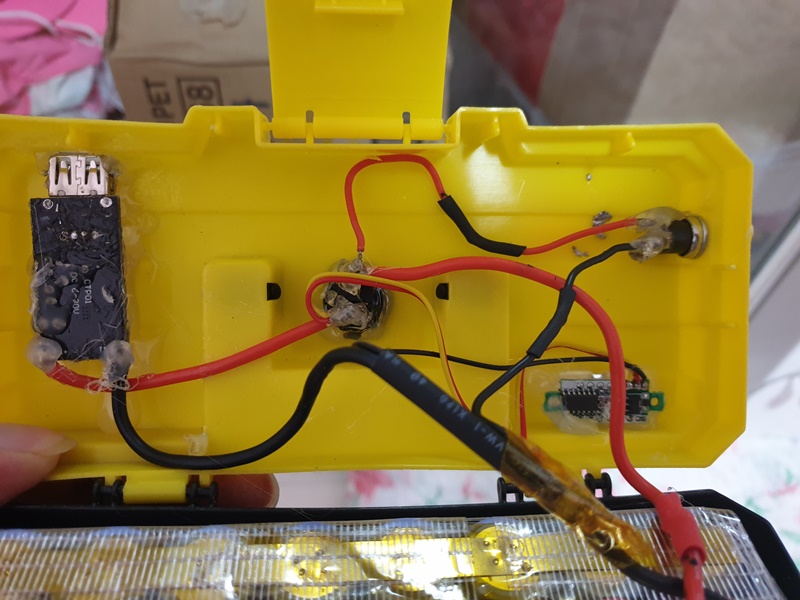

내부는 이렇게 마무리 했습니다
높이가 높은 부품은 들어가지 못합니다
고속 충전 모듈도 납짝한걸 골라 옆으로 구멍을 내줬습니다
글루건으로 열심히 절연해 줍니다
옆에서 봤을때 높이가 뚜껑의 높이 밑으로 내려오지 않게 만들어 줍니다

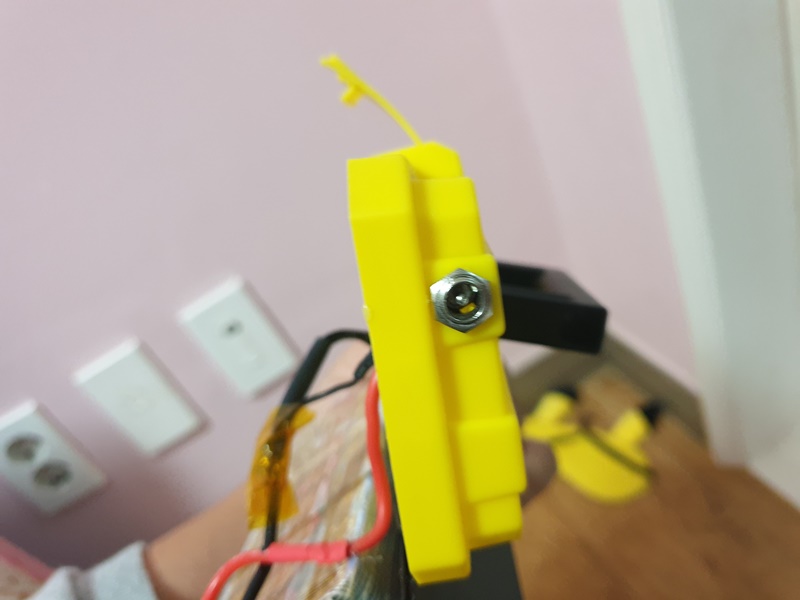

DC 5.5mm 충전 단자도 옆으로 뚫어 줍니다
