샤오미 보조배터리 분해 수리 실패기

얼마전부터 샤오미 보조배터리가 충전을 위해 폰을 꽂으면 5간 충전이 되다가

충전이 멈춰 버립니다

수리를 위해 우선 뒤쪽 스티커를 제거해 줍니다

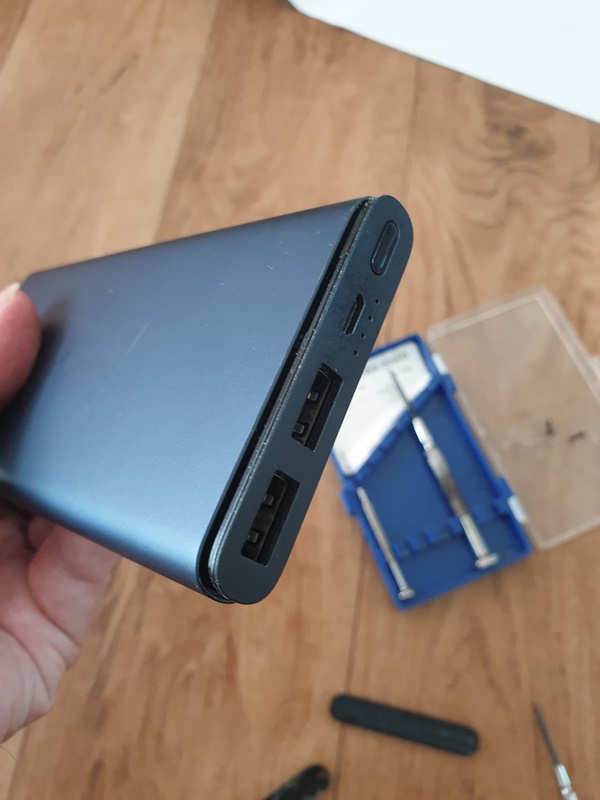

생각보다 이 스티거 제거가 힘듭니다

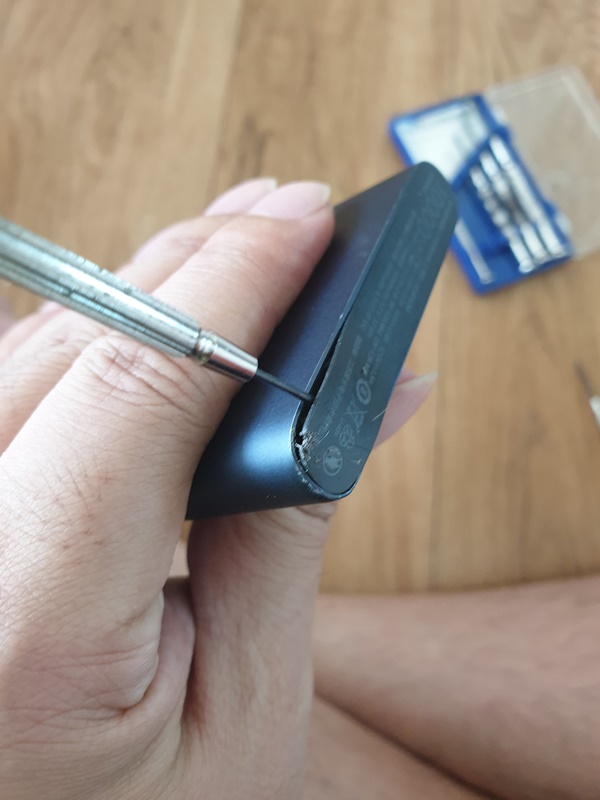

얇은 일자 드라이버를 이용해서 잘 꽂아 넣어 봅니다

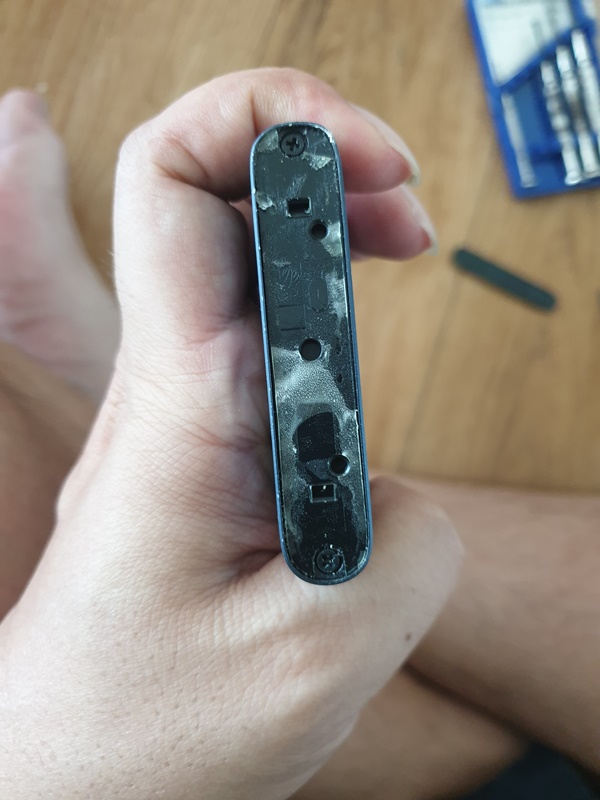

스티커를 제거하면 나사가 두개 보입니다

나사 두개를 풀어줍니다

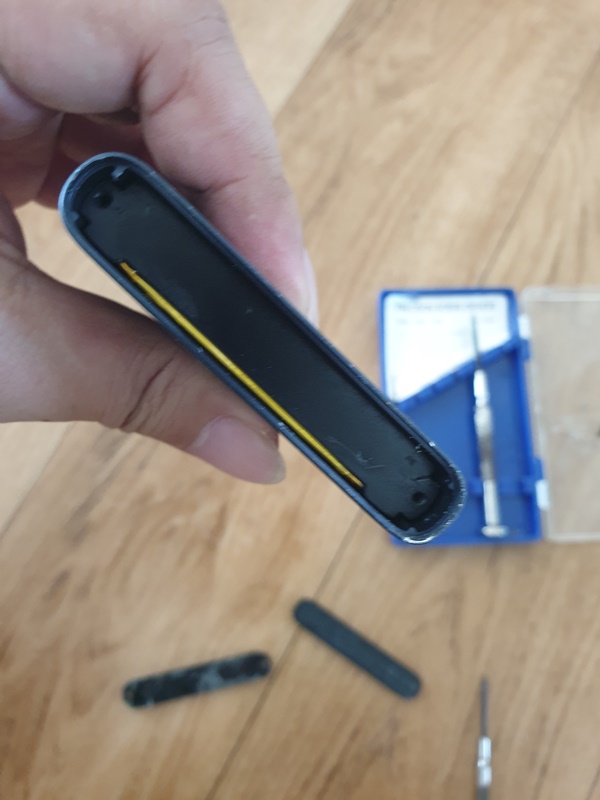

나사를 풀어서 플라스틱을 제거하면 이렇게 배터리가 살짝 보입니다

배터리에 손상이 가지 않게 뭉둥한 플라스틱으로 밀어줍니다

요만큼 앞으로 나왔습니다

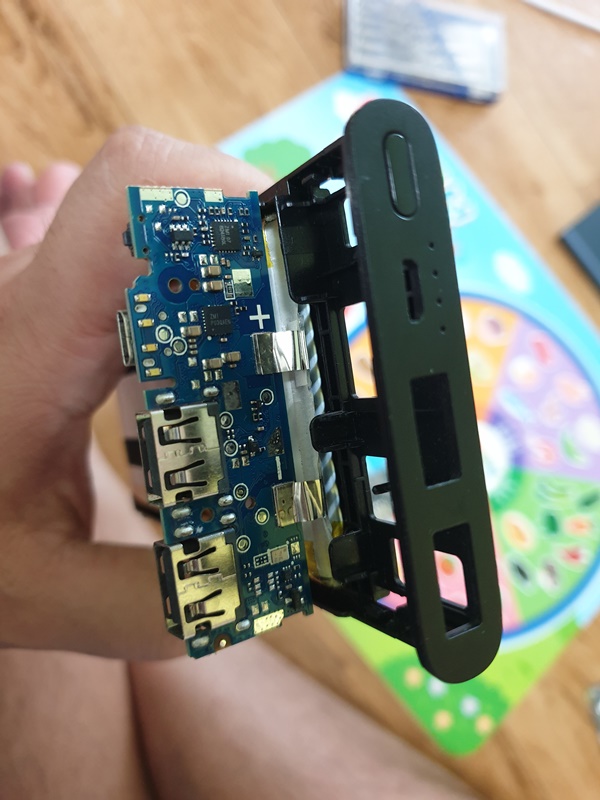

잡고 당겨줍니다

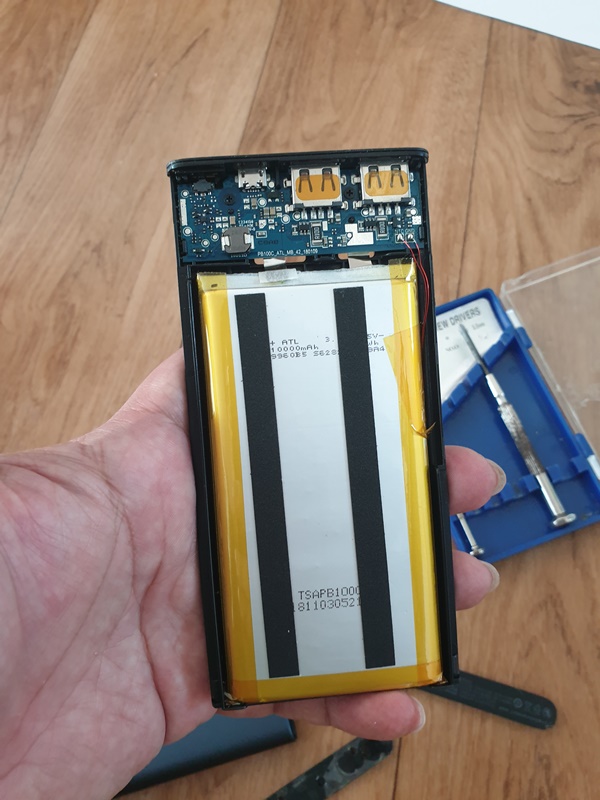

두툼한 10000mAh 짜리 폴리머 배터리가 보입니다

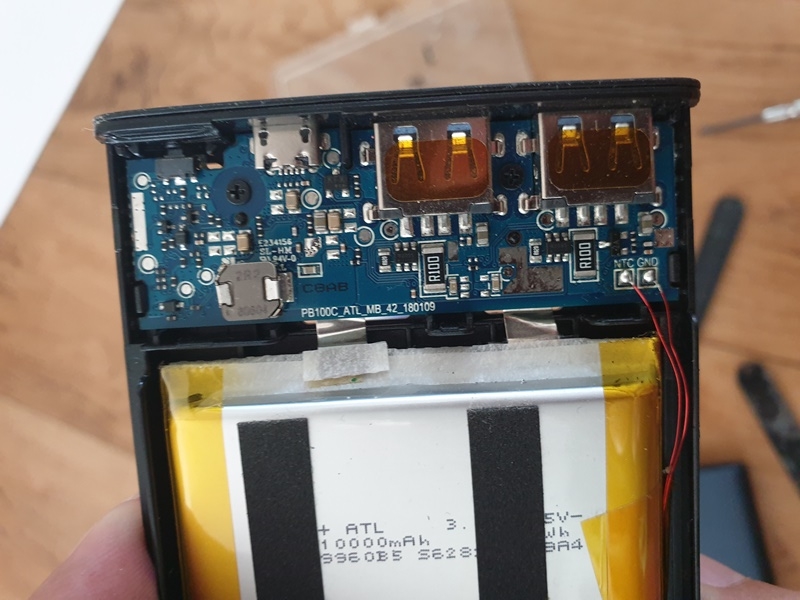

회로에 나사 두개를 제거해줍니다

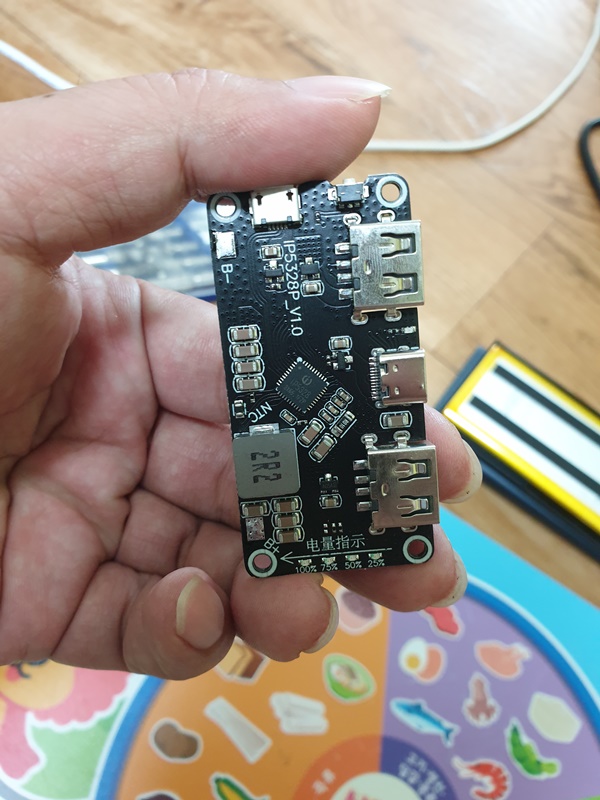

요 회로로 교체해줄 예정입니다.

알리에서 샀습니다.

QC 충전을 지원하고 마이크로USB, USB-C 타입 모두 지원합니다

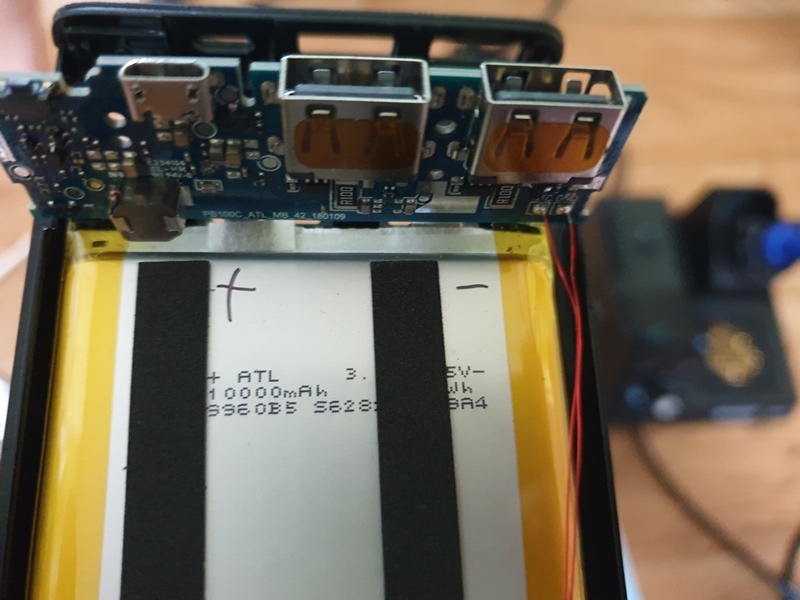

플러스 마이너스 잘 확인하고

안전을 위해 배터리에도 플러스 마이너스를 써줍니다

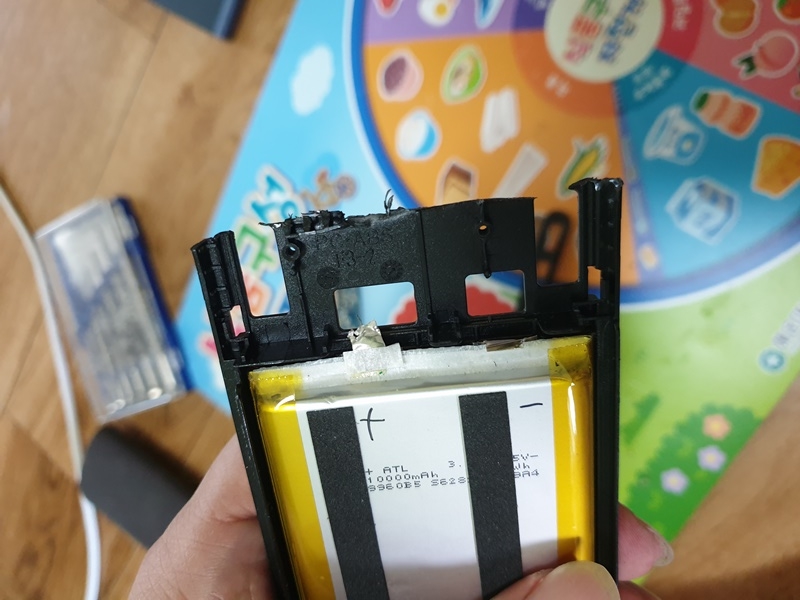

교체할 회로가 더 크기 때문에 윗 부분을 잘라줍니다

교체할 회로의 플러스 마이너스 위치가 반대로 있기 때문에

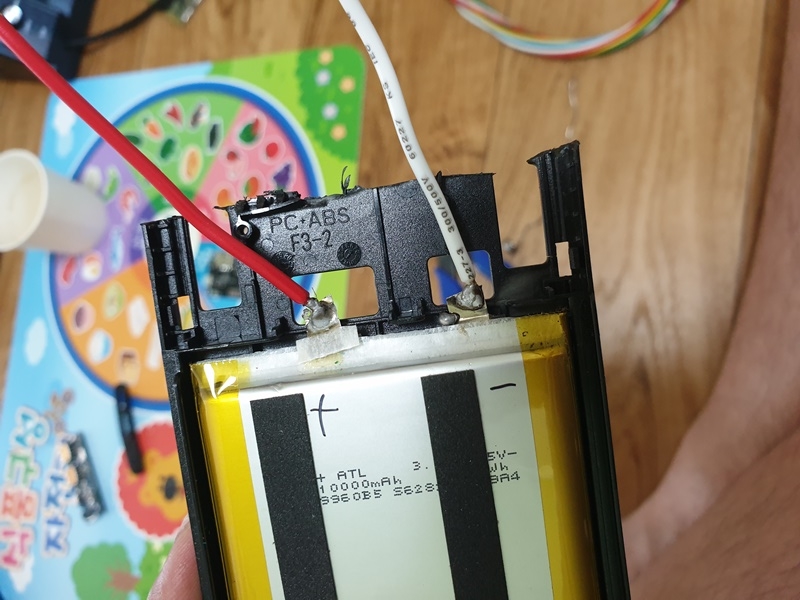

전선을 납땜으로 연결하여 회로에 연결하기로 했습니다

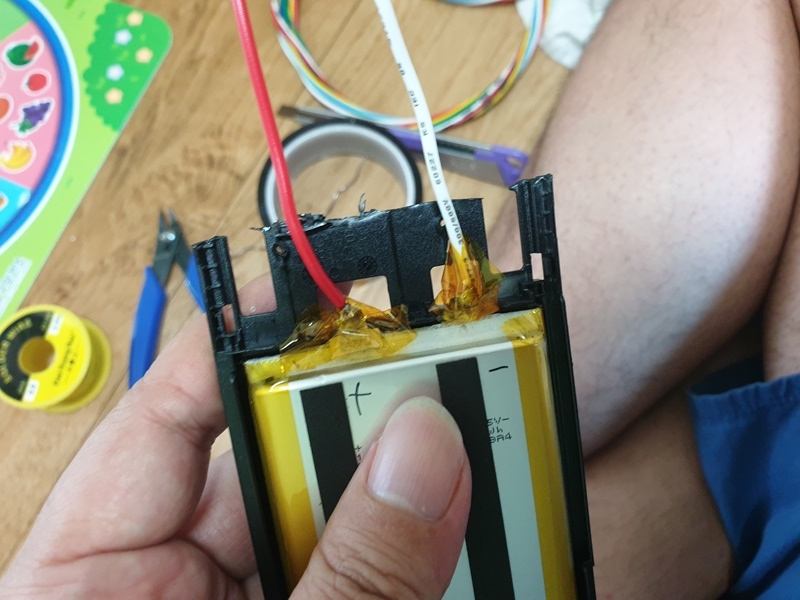

절연은 항상 꼼꼼하게 해주세요 불납니다

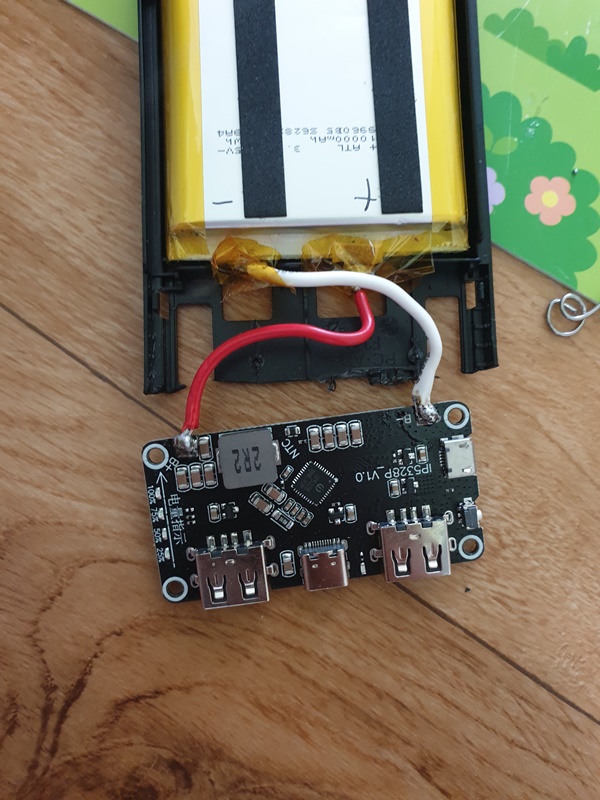

교체할 회로에 납땜으로 전선을 연결해 줍니다

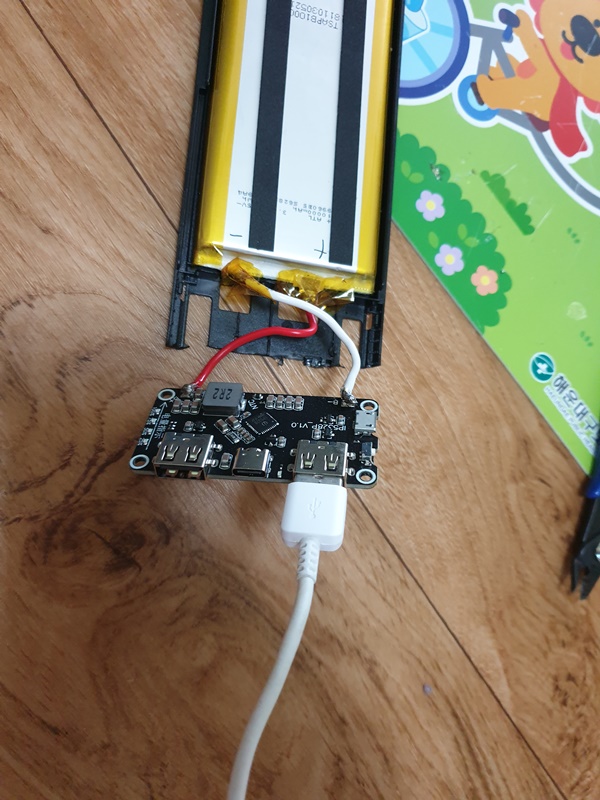

충전 테스트!!!!

증상이 동일합니다

5초 있다가 꺼져버립니다

회로 문제가 아니였습니다

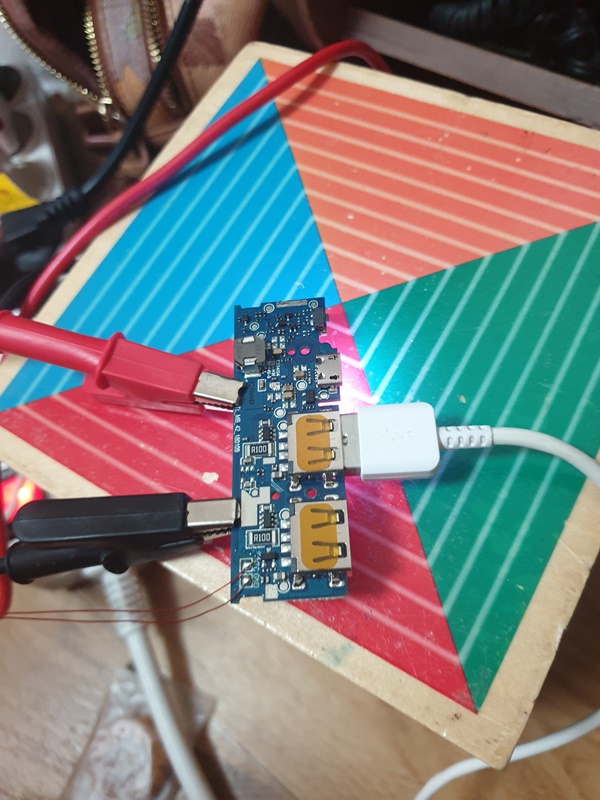

원래 회로에 파워서플라이를 이용해서 전원을 넣고 테스트 해봅니다

잘됩니다.

회로는 문제가 없었어요.

그럼 배터리 문제겠죠? '-' ;;;;;



수리 실패!

사이즈 맞는 배터리를 찾으면 다시 수리해봐야겠습니다
